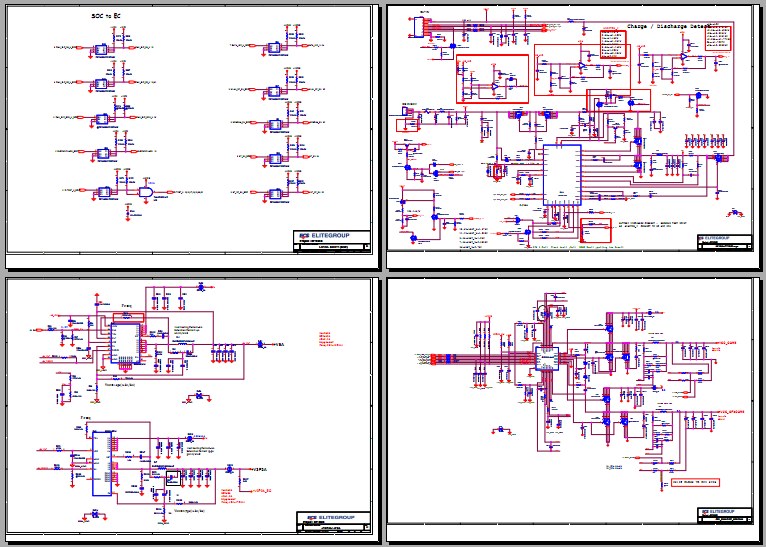

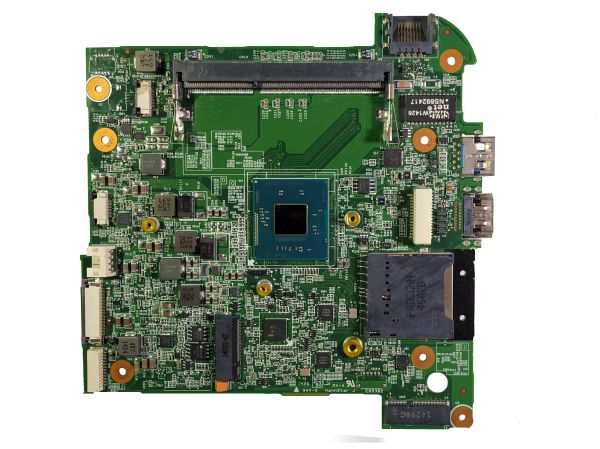

El esquemático o esquema (en ingles schematic) nos muestra como es el circuito completo de la motherboard, con esta información se amplia enormemente la posibilidad de reparar una placa de netbook G5 cuyo nombre completo es ECS EF10MIX, siendo el fabricante ECS y el resto el modelo de la placa.
Esta descarga incluye el archivo esquema de la netbook G5 y G6 del fabricante ECS, modelo de placa EF10MIX, este esquemático esta en PDF y puede visualizarse con cualquier programa para ver archivos en PDF, incluso puede verse con el mismo navegador de internet como Google Chrome, abajo dejo la descarga del diagrama esquemático o también el boardview fabricado por mi.
☑️ Diagrama Netbook G5. Placa EF10MIX - Esquemático EF10MIX - EF10MIX Schematic.
SO: Todos.
Tamaño: 797 Kb.
Contraseña: www.utiltecnico.com
¿No funciona la descarga? Entra >> AQUI <<
📥 Boardview + Esquemático | DESCARGA SEGURA (MP)
📥 Esquemático | DESCARGA SEGURA (MP)
Que diferencia hay entre el diagrama y el boarview?
El diagrama es el "plano" electrónico, donde se puede ver en forma de diagrama como son las conexiones, los tipos de componentes, los valores, voltajes, etapas, secuencia de inicio, etc. El boardview te sirve para localizar físicamente los programas en la placa, esto es importante por que muchos componentes no están identificados o es muy difícil encontrarlos, se trabaja con las dos cosas al mismo tiempo.
Cual es el bios el chip chiquito o el grande?
El grande, el chico es el firmware del EC.
Hl buen día como puedo Aser para descargar el esquematico
Hace clic donde dice DESCARGAR.
