Boardview Netbook G5 G6 EF10MIX en PDF

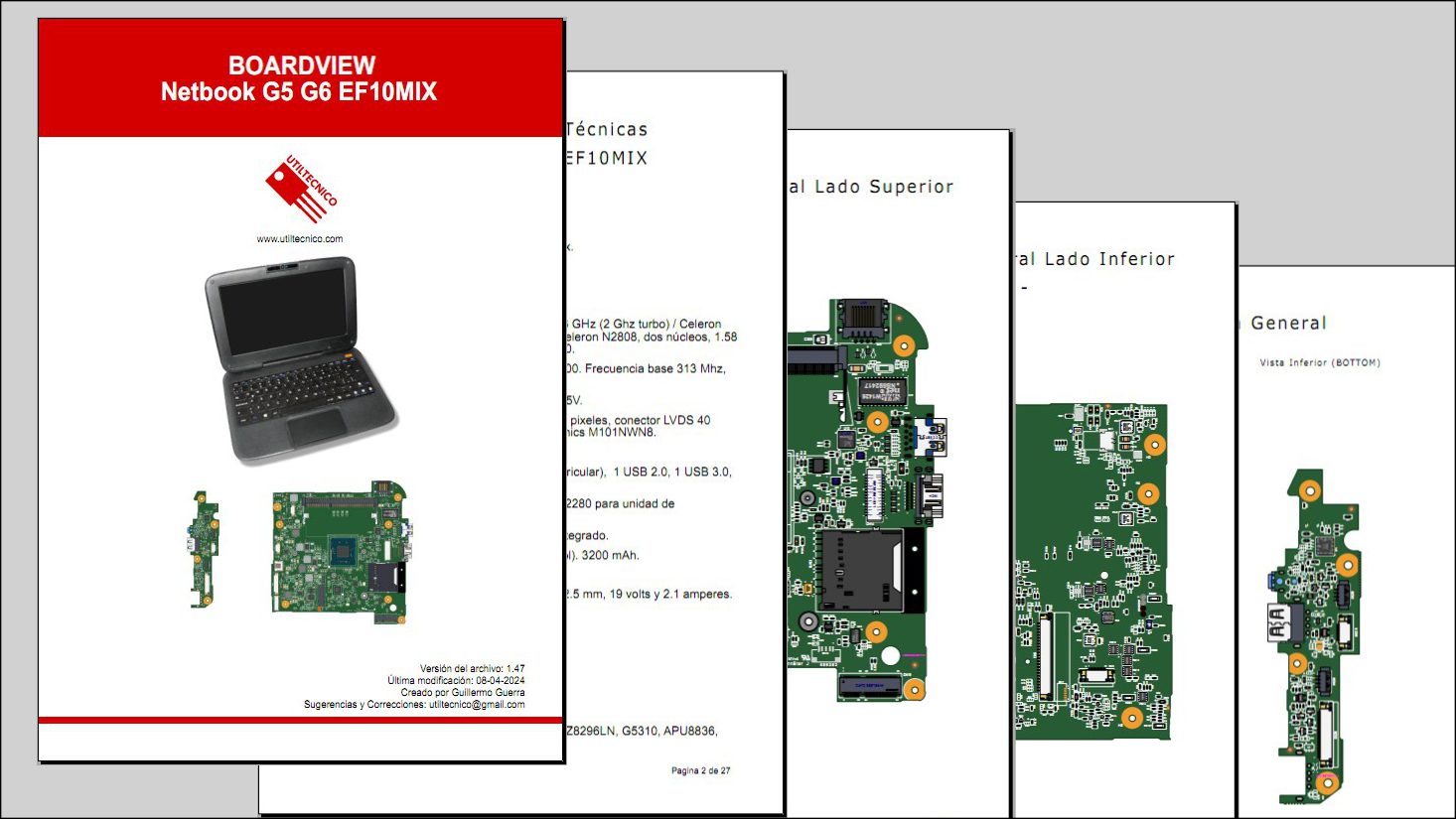

Esta documentación técnica de 26 paginas fue creada íntegramente por mí, por lo tanto, la hace única, creada íntegramente en formato vectorial, para ser visualizada como un archivo PDF. Esta documentación es ideal para Técnicos que quieran hacer reparaciones sobre la notebook modelo G5 y G6 y ahorrarse mucho tiempo.

Ventajas:

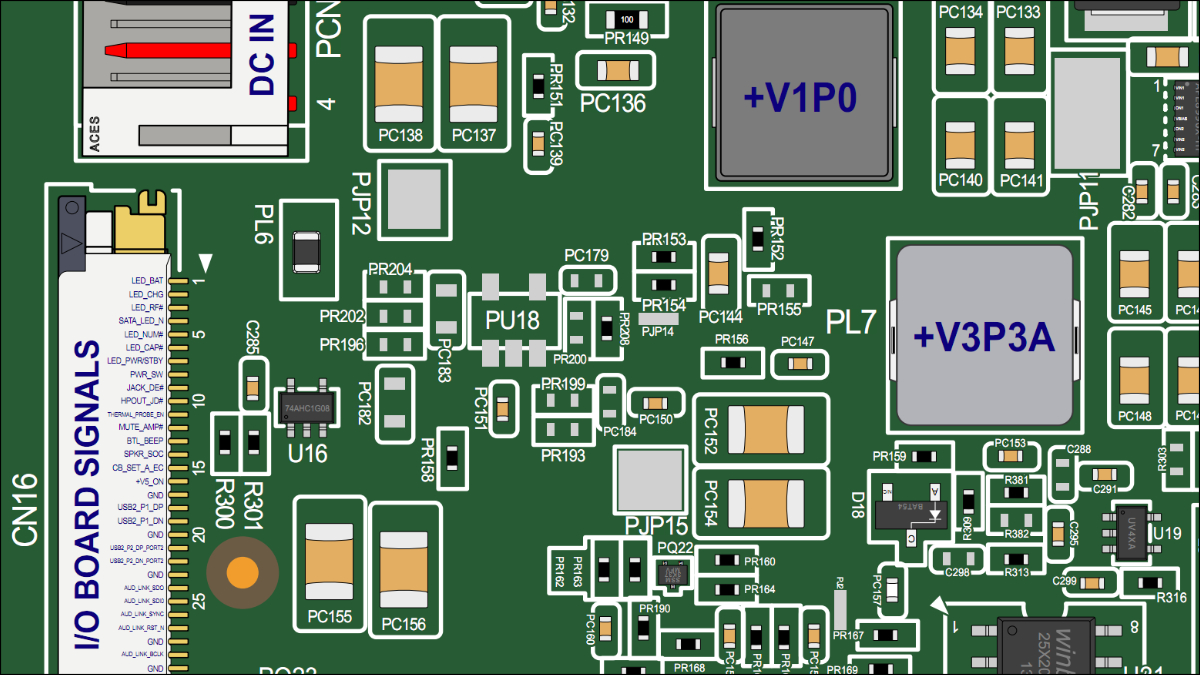

• El grafico esta realizado a escala, por lo que es exactamente igual que una placa real, esto es indispensable para localizar componentes.
• Se pueden ver los componentes tanto de la Mainboard como de la I/O Board, de ambos lados, superior e inferior.
• Mediante el buscador se puede encontrar inmediatamente cualquier componente, de forma muy fácil ahorrando una enorme cantidad de tiempo.
• Todos los semiconductores están identificados, lo que ahorra mucho tiempo a la hora de buscar información.
• Los semiconductores, transistores, mosfet, diodos, etc. tienen identificadas sus terminales (Pinout) para una rápida medición.
• Todos los conectores relevantes para las reparaciones tienen su PINOUT correspondiente y el nombre de las señales que les corresponden.
• Las bobinas de las fuentes principales están identificadas para una rápida medición.
• Valores normales de lectura en puntos estratégicos de la placa para ayudar al diagnostico de fallas.
• Se puede hacer zoom en cualquier parte sin pixelado ni pérdida de calidad, hasta en los componentes mas pequeños.
• Apto para impresión y al ser dibujado en vectores la calidad de impresión será inmejorable.
• Se pueden deshabilitar diferentes capas para que se muestre mas o menos información.
• Incluye de regalo el Esquemático de la motherboard.

☑️ Boardview Netbook G5 y G6 (Placa EF10MIX) + Esquemático:

SO: Todos
Formato: PDF.
Tamaño: 2 Mb.
Contraseña: www.utiltecnico.com
¿No funciona la descarga? Entra >> Aquí <<

📥 DESCARGA SEGURA (MP)
