El siguiente diagrama de conexiones sirve para auriculares de Play Station 4 o teléfonos Smartphone que utilizan el mismo tipo de conector, este diagrama de conexión de cables es util para la reparación de auriculares.
Si se observa bien, los auriculares que incorporan un micrófono y tienen un único conector, no usan el mismo que otros auriculares, a simple vista es parecido pero si prestamos atención veremos que tiene tres divisiones, una mas que las que tienen auriculares de dos conectores, el tamaño del conector sigue siendo de 3.5mm pero en lugar de ser un conector TRS (auriculares de dos conectores) tienen un conector TRRS, este acrónimo significa Tip, Ring, Ring, Sleeve.

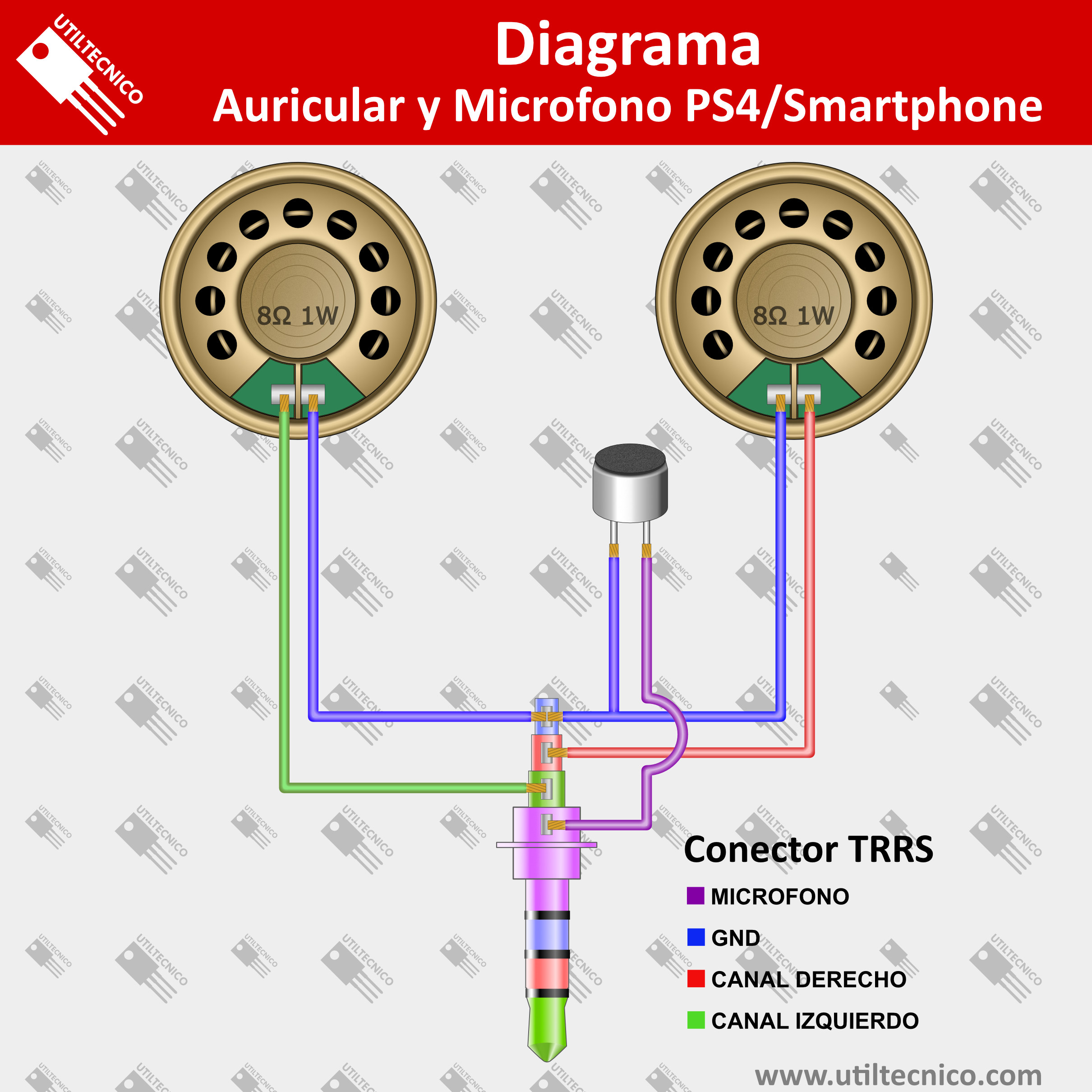

El cableado de auriculares de PS4 o Smartphones es bastante sencillo, como se ve abajo las dos primeras partes se usan cada una para un canal, la tercera para la tierra o negativo (GND) y lo que queda seria la conexión a micrófono, compartiendo micrófono y ambos auriculares la conexión GND.

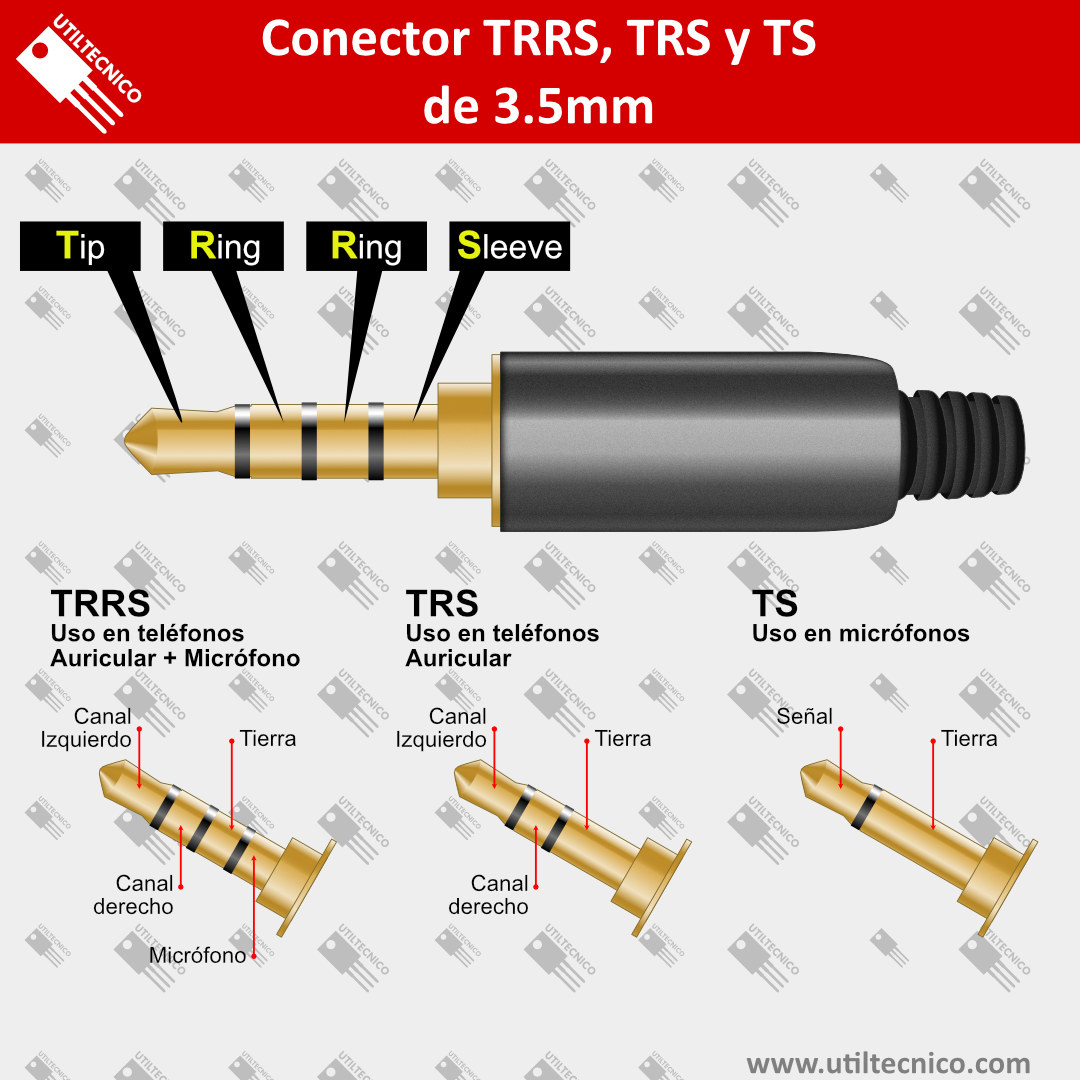

En la imagen de abajo podemos ver los diferentes conectores de 3.5mm que se usan en los auriculares, estando ya el TS en fuera de uso, como se observa, lo único que lo diferencian son las lineas negras de división ya que la cantidad de conexiones están cubiertas cuando el conector esta armado.
Buenas tardes, como conecto un par de speakers a un plug TRS, se que tierra es el común y ahí van conectados dos cables pero cuales son, los positivos o los negativos que salen de los speakers.?
El grafico final lo muestra, no hay positivo y negativo, es tierra (comun) y canal izquierdo y derecho.
Buenas tardes. Aunque efectivamente No hay negativo ni positivo en una bocina o altavoz, recordemos que estos son pequeñas bobinas, que por efecto de la corriente que circula por ellas, el cono o membrana sube, baja o ambas. Por consiguiente al estar el diafragma arriba se le atribuye una señal positiva o a la inversa, de alli que los altavoces tengan una marca en sus extremos o un signo que indica como deberian conectarse para no causarle daño. Igual los cables los identifican asi como las salidas hacia los mismo. Es un detalle que debemos tener en cuenta para alargar la vida util de los auriculares o altavoces. Saludos y Gracias.
nunca dije lo contrario, y si respetas las conexiones como estan en el grafico el tierra (el negativo) y los canales donde van (que serian los positivos) el diafragma se mueve como debe hacerlo. No se los llama positivo y negativo, se los llama como dice el grafico, tierra (seria negativo) y canal izquierdo y derecho (que serian positivo), los canales podes conectarlos como quieras ya que ambos son positivos, pero la idea es que si queres tener un buen sonido estereo y respetar el diseño de la musica como lo penso el artista conectes cada lado donde va, por eso los auriculares te dicen cual es el izquierdo y derecho.
Todo cable a tierra o aterrado es Negativo, por ende los demas son positivos.
Exacto
Todos los negativos van a tierra.
Hay adaptadores que simplican la vida y no tienes que tocar ni cambiar nada, solo conectar...
hola, todos los auriculares que tengo con micro llevan 5 cables con un jack de solo 4,- ¿ de donde sale el quinto cable y a dónde va?
Tres son altavoces; izquierdo, derecho y comun de ambos; tierra.
Dos son de microfono, uno debe ir a tierra.
Total, te quedan 4 cables,
¿Por qué se usan los cables que se usan en loa auriculares? me refiero a que son multifilares y muy delicados. ¿Puedo usar alambre de cobre esmaltado en lugar de estos?
Al ser mas finos son mas flexibles y en teoria duran mas
El cable rigido es menos manejable y el cable de una auricular o altavoz esta en constante movimiento. A no ser que sean compactos o inalambricos.
Hola. Y si quiero conectar auriculares con micrófono con un conector XLR pongo GND en el 1, MIC en el 2 y ambos auriculares en el 3. Cierto? De esa manera voy a tener auriculares mono. Estoy en lo correcto? Muchas gracias.
No se como es el XLR
Todo bien ... Pero nadie explica los cinco cables de los auriculares JBL. Que tiene un cable cobre con un cable blanco concéntrico. Luego dos cables bicolor verde y cobre y otro rojo y cobre. Y dos Verde y rojo.
Y no lo sé donde se sueldan en el jack por que seguro que algunos van juntos
hola, anteriormente lo explico otro chico ,los dos cables del mismo color son de la tierra de los altavoces luego tenes un color individual para el micro y los dos altavoces que haría un total de 4 cables ya que los dos (en realidad 3 calbles de tierra junto con el del microfono) del mismo color los cuento como uno solo
hola hace poco arme unos auriculares con un plus para ponerle un auxiliar trrs y asi poder conectarlo a la compu (gracias a un adaptador) pero me surgio el problema que lo que reprodudzco se escucha en los auriculares , alguna solucion?
Hola tengo unos auriculares mono con mic, los que vienen incluidos con la PS4. Dado que tengo un auricular aparte cortado de otra marca, quería saber si puedo agregarselo al de PS4 para que me quede de dos canales (I/D) con sonido estereo.
Será posible?
Si tenes dos auriculares, y un conector estero si se puede, mira el grafico
hola , quiero hacerme un microfono pero me resulta dificil que capte mi voz , como que me tengo que acercar mucho hasta me paso corriente en los labios XD , podrias hacer un diagrama de como seria la forma de armar un micrófono para pc , con esos micrófonos pequeños , o con parlantes ya que he escuchado mucho que también se usa para micrófono pero estos necesitan mas fuerza ,gracias
otra pegunta ,si quisiera conectar un microfno que tiene dos cables a una entrada usb como podria hacerlo ? no encuentro nada en la web
No se puede, tiene que haber una electrónica de por medio que convierta la señal que genera el micrófono a una señal de datos que interprete el USB, mas vale compra una placa de sonido USB y ahí enchufas el micrófono
Hola quería saber si en la parte de los parlantes, uno de los cables, va conectado a la bobina del parlante o sería por contacto con la parte detrás del mismo? Osea la placa que está detrás del parlante .
La conexion es muy simple, el parlante dentro tiene una bobina con dos extremos, que son dos alambres de cobre muy finos, como un pelo, y se sueldan a la plaquita del parlante, para que no se corten los cables se sueldan a cada uno de esos alambres finos a travez de la plaquita.
