Una pantalla o display de notebook es mucho mas que un simple panel de cristal y plástico. Consta también de un circuito electrónico complejo y muchos ignoran que en ocasiones se puede reparar. Conocer las partes de una pantalla de notebook y su funcionamiento es esencial para la reparación y diagnostico de problemas de imagen oscura, rayas, no imagen, recambios, etc.
» Si quieres agradecerme haciendo una donación:
🍬 Dona una Golosina en MercadoPago
☕ Cafecito: cafecito.app/utiltecnico
💲 Alias: electro29
Este articulo se centra en las pantallas LCD del tipo TFT (que son las de uso mas generalizados, aclarando claro que existen otras tecnologías similares no tan extendidas como por ejemplo los display con tecnología OLED.

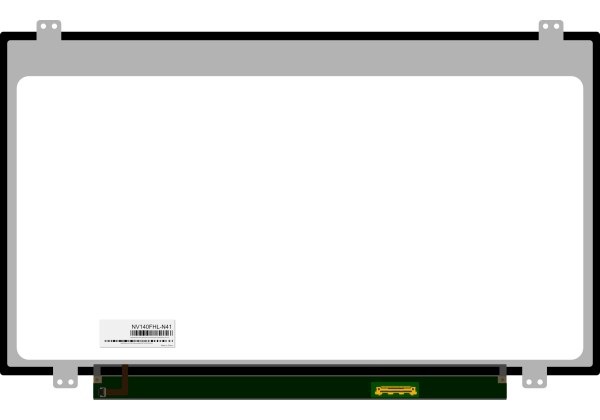

Básicamente una display o pantalla de notebook tiene 3 partes, el panel donde se forma la imagen, el sistema de iluminación de la imagen formada, llamado backlight o retroiluminación y una placa controladora, que se encarga de controlar las dos partes anteriormente nombradas, a esta placa se la conoce como T-CON.

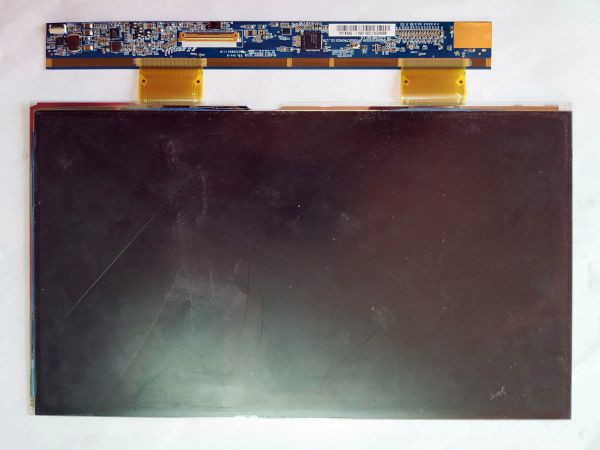

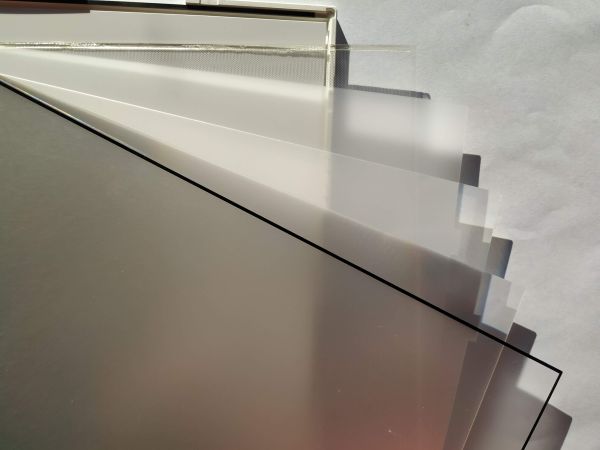

Panel LCD: esta compuesto por un marco metálico que proporciona rigidez al conjunto. Dentro de este marco encontramos la célula LCD formado por un frágil sustrato de vidrio, esta parte es la que se rompe cuando una pantalla se golpea o dobla, luego de esto es imposible su reparación. Ademas para la correcta visualización de la imagen y distribución uniforme de la luz, tenemos varias capas de laminas plásticas de diferentes características.

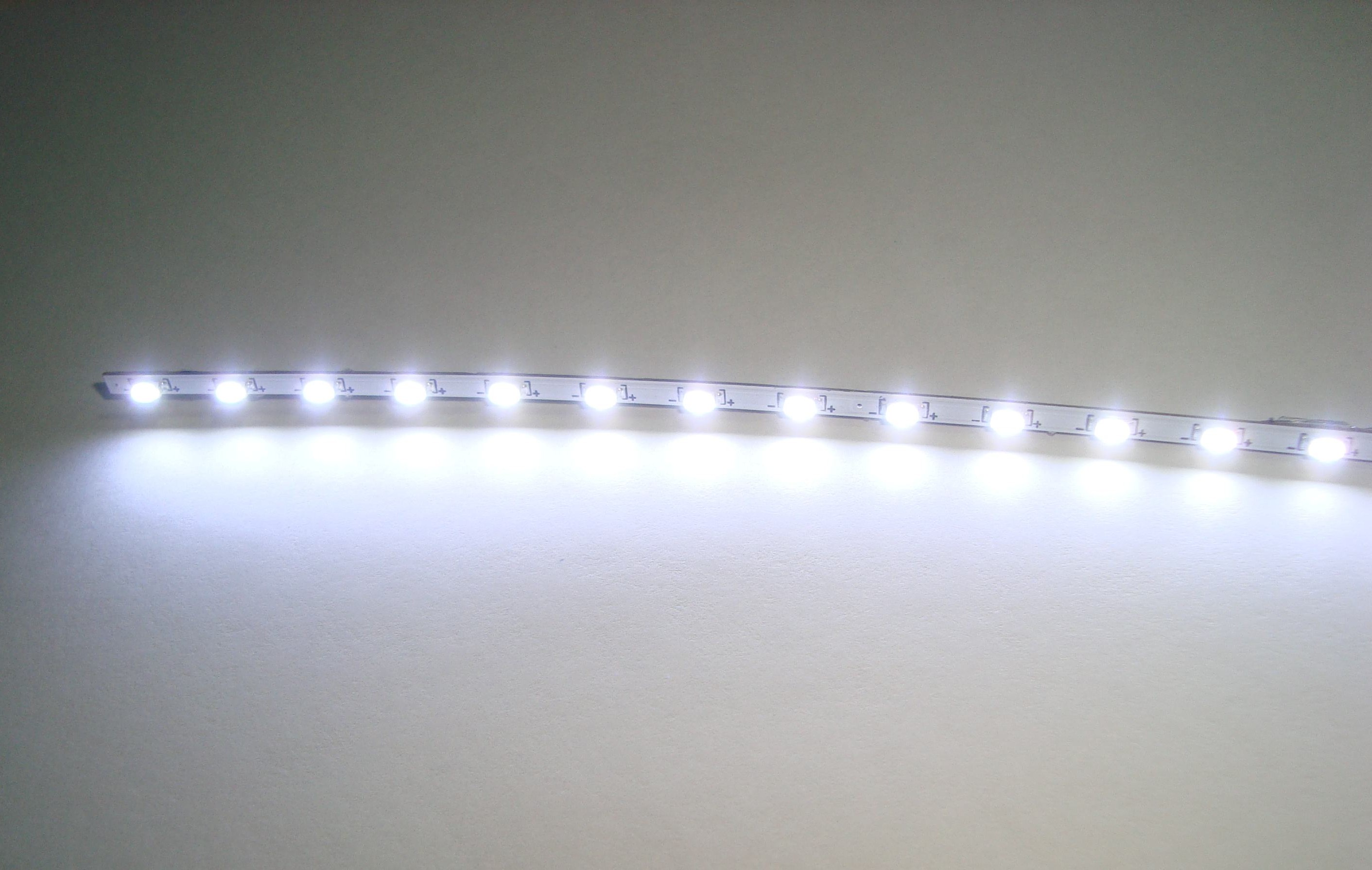

Retroiluminación o Backlight: Esta parte de la pantalla lo que hace es proporcionar una iluminación a la imagen, antiguamente esta luz era generada por lamparas delgadas que según la pantalla podían ser dos o cuatro, a estas se las conoce como CCFL (Cold Cathode Fluorescent Light) es decir Luz Fluorescente de Catodo Frio, aun hoy en día pantallas con este tipo de backligh es posible encontrarlas. Actualmente como fuente luminosa se utilizan LEDs que por general vienen en forma de tira de LEDs y se ubican sobre algún borde de la pantalla. Sin la retroiluminación la imagen igual seria generada pero se vería extremadamente oscura, esta es una falla muy común en las pantallas de notebooks.

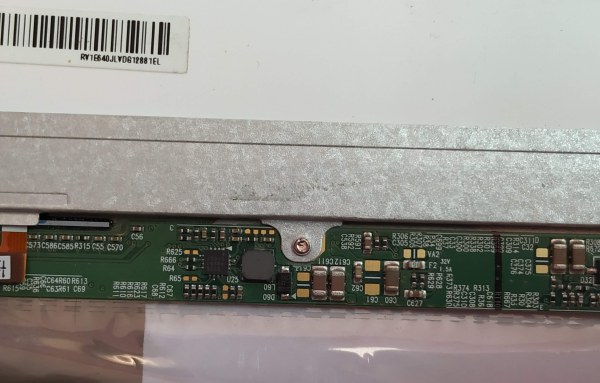

Placa T-Con: esta placa cumple todas las funciones del control de la pantalla. Recibe la señal de vídeo a través del conector LVDS que llega desde la motherboard, y la envía a la célula LCD a través de unos cables flex especialmente soldados, también proporciona la alimentación de corriente a la tira de LEDs que forman la retroiluminación. Esta placa es un gran circuito de varias etapas y componentes, como cualquier circuito, tiene componentes que pueden fallar y que podemos remplazar, por lo que no siempre es necesario cambiar una pantalla LCD cuando se daña.
Muy buen documento, me sirvió para aclarar dudas. Gracias
Una pregunta. Cuando en una pantalla le aparecen rayas o manchas negras, eso quiere decir que el sustrato de vidrio se regó o esparcio por la pantalla??
eso significa que se partió, no se puede solucionar.
Hola quisiera saber como se llama la ultima capa del panel
que panel?
hola desrme la notebook bgh positivo xpertbook porque me dio la pantalla negra como explicas en youtube, pero ahora me quedo un cable suelto en la parte de atras de la pantalla que no se adonde va, te puedo mandar una foto de ese cable?
debe ser el cable de la cámara
Por que mi pantalla sigue con rayas rebice el cable flex y esta bien y cuando presionó la parte del circuito del display se arregla un poco
Algo roto donde estas precionando obviamente. Revisa bien el area, puede ser el cristal partido en los bordes, no esta a la vista, si es eso no tiene arreglo.
Tengo un display de 11,6 y conector eDP de 30 pines, me salen lineas azuladas en vertical y horizontal. Que podría ser. Me podrías ayudar. Darme un numero de watsapp, para enviarte la foto y características de la pantalla. Muchas gracias por tu tiempo.
Es posible que sea la pantalla dañada, la unica forma de comprobarlo es poner otra pantalla y ver que pasa.
TENGO LA IMAGEN RE OSCURA PERO APENAS PUEDO LLER LO QUE APARECE SE ME DAÑO EL LED ENTONCES COMO DEBO PEDIR E REPUESTO?
Tenes que mandarla a revisar pueden ser varias cosas.
Buenas, saludos. Yo desarme la pantalla de un monitor LCD de una notebook para cambiarle la lampara y las laminas las desordene ahora no sé cuál es el orden de las mimas, ¿Sabrá usted cual es el orden de estas laminas? Por la posición no tengo problema ya que tienen unas pestañas para utilizarla como guías. Son 4 laminas: Una semi-trasparente, 2 tipo espejos y una trasparente pero más oscura casi blanca.
No se
hola buen dia tengo una HP pavilion 15CW0007 no detecta la pantalla pero si da imagen a traves de el HDMI , ya actualice bios y drivers de graficos, la compre para repararla, me dijeron que era el flex de video , como puedo hacer la comprobacion o que mas pudiera hacer antes de desarmarla
Tenes que desarmar.
Hola, tengo hp pavilion con pantalla que sale un tono rosado o verde en casi toda menos una partecita arriba, de repente se arregla y despues se daña otra vez por lo que no creo q sea la pantalla, con respecto a los cables revise y se ve todo bien, como compruebo si es la placa T con ??
es muy complejo necesitas un osciloscopio y revisar la hoja de datos del display
Hola mi pantalla estaba golpeada y cuando la abri para ver el modelo sin querer rompi una de las 2 tirar amarillas que vienen pegadas con un pegamento,
Mi consulta es si cuando compré el repuesto de la pantalla ya vendrán con esas 2 piezas o tengo que comprar otra tira y soldar?
Hola, no se de que tiras amarillas hablas. Algunas pantallas tienen un cable flex naranja/marron que son de los leds, no se si te referís a eso, tampoco son todas las pantallas iguales. Para asistencia completa donde podes enviar fotos entra aca: https://www.utiltecnico.com/asistencia-personalizada/
Hola, tengo una pantalla de una LEGION i7 de 15.6" que acabo de cambiar porque se quedo sin video.
Si vos la reparas y haces un video te la regalo.
Los 2 fusibles, estan OK
Hola, la aceptaría, pero no estamos en la misma ciudad y no pagaría un envió por eso, ya que si no se puede reparar no sirve para absolutamente nada. Además Te agradezco igual.
Buen día, dónde está ubicado?
Mi pc tiene el problema de pantalla opaca y mi técnico me dijo que la pantalla se agotó, pero luego ahora dice que hay cambiar todo el flex... (seria un componente importado que llega en 60 días). Dudo que haya aplicado un puente en el fusible F2 para ver si volvía la imagen y yo no lo voy a hacer por mi cuenta, pero sería bueno arreglarla en menos de 2 meses y no pierdo nada probando esta opción o haciendo una revisión más a fondo.
Estoy en ciudad de Tandil.
