Teléfono Hyundai HY1-4801N diagrama para carga y alimentación

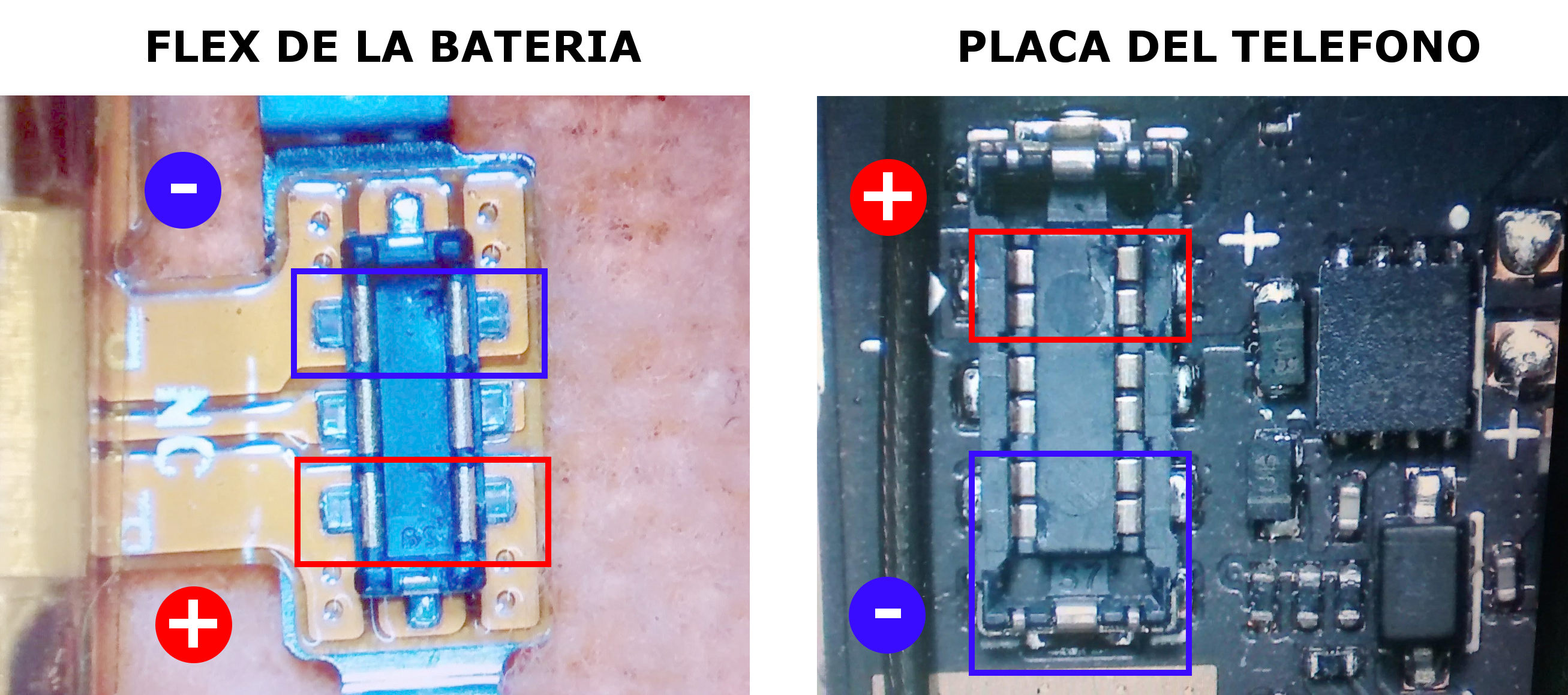

Este es un diagrama que nos dice la polaridad tanto en la placa como en la batería de un teléfono Hyundai HY1-4801N para que podamos encenderlo con una fuente de alimentación o para cargar la batería. Este teléfono Hyundai HY1-4801N tiene batería interna y conecta a través de un cable flex, así que si vamos a utilizar una fuente de alimentación para cargar la batería o encender el teléfono, necesitaremos conocer exactamente las polaridades para no romper nada, si bien el positivo esta señalado, hay muchos puntos de conexión por lo que podemos equivocarnos.
