Herramientas para soldadura con estaño en electrónica

Cuando se trata de realizar soldaduras en plaquetas electrónicas, ya sea reparación de computadoras, teléfonos, tablets, etc. Son varias las herramientas para soldadura con estaño.

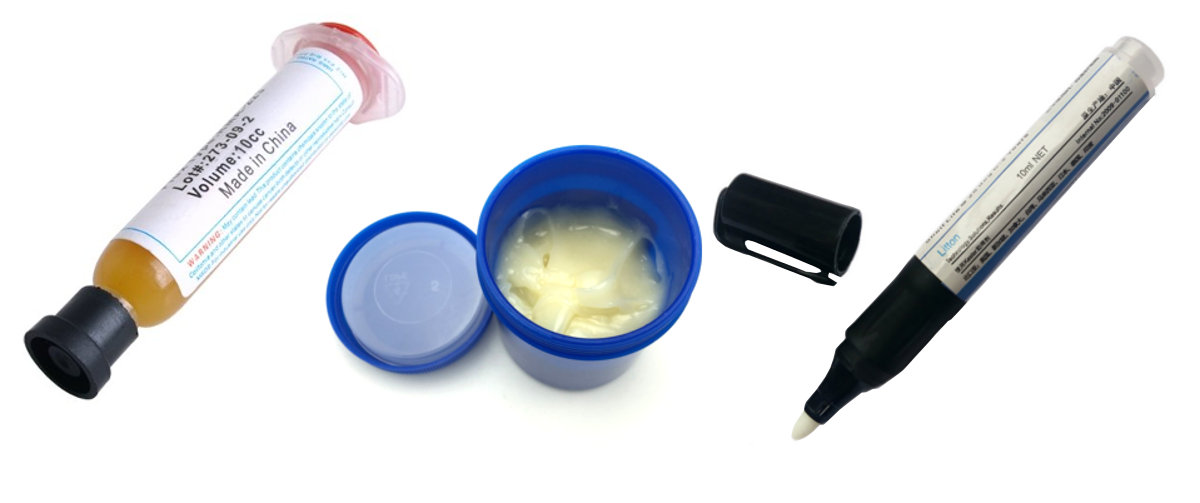

Flux: es un importante insumo para la soldadura con estaño, se adquiere en diferentes formas, tipo liquido, en formas mas espesas parecido a la aceite o como pasta, incluso tenemos un aplicador en forma de lápiz. Contenido en potes o jeringas. Lo que hace el flux básicamente es romper la tensión superficial, haciendo que la superficie de contacto del estaño con el área a soldar se expanda, también permite que el calor se transfiera mejor, esto permite que el estaño fundido se expanda mas fácilmente, logrando una soldadura uniforme y brillante.

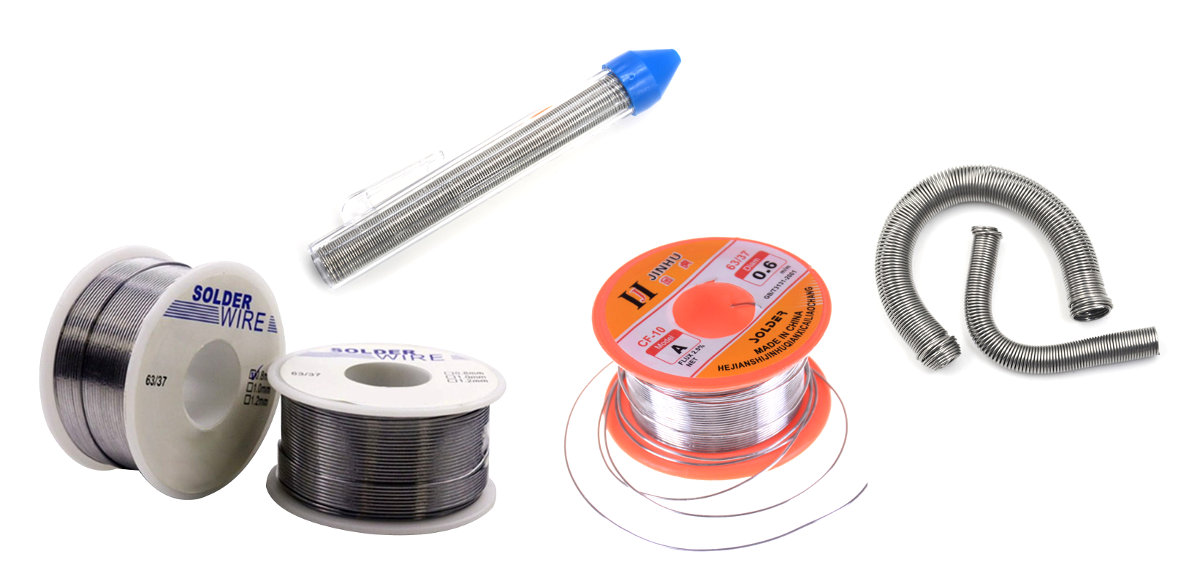

Estaño en alambre: es el tipo de estaño que mas usamos los técnicos reparadores para soldadura en electrónica. Podemos encontrar diferentes grosores, siendo lo mas normal 0.3 mm a 1 mm. Este estaño no es puro, es una aleación de estaño %60 y plomo %40, aunque también hay otros tipos de aleaciones. Ademas el alambre de estaño suele ser hueco y dentro lleva una resina decapante que hace las veces de flux para ayudarnos en la soldadura.

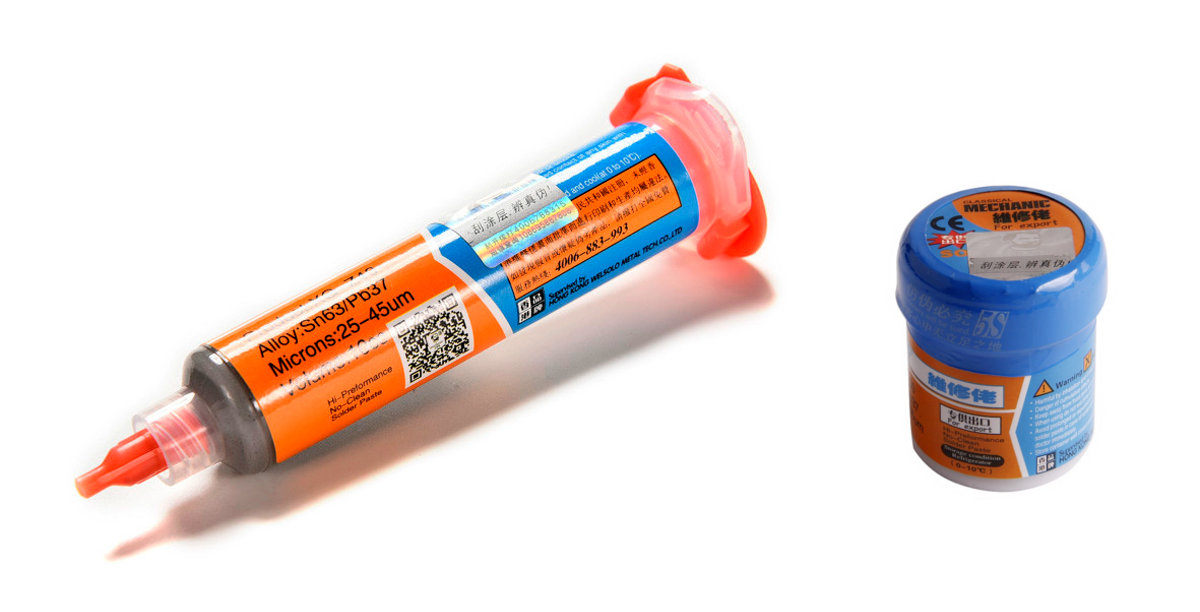

Estaño en pasta: esta conformado por una mezcla de estaño en polvo o esferas muy pequeñas mezclado con alguna sustancia similar al flux, esta mezcla hace que se forme una pasta. Se usa para algunos procesos de soldadura, por ejemplo para poner estaño sobre circuitos integrados muy pequeños mediante una plantilla metálica y luego se calienta con una estación de soldado por aire o infrarroja.

Cinta kapton: es una cinta marrón transparente, de poliamida resistente al calor y aislante a la electricidad. Por ejemplo cuando soldamos con la estación de Aire, se usa para proteger zonas que no queremos calentar demasiado.

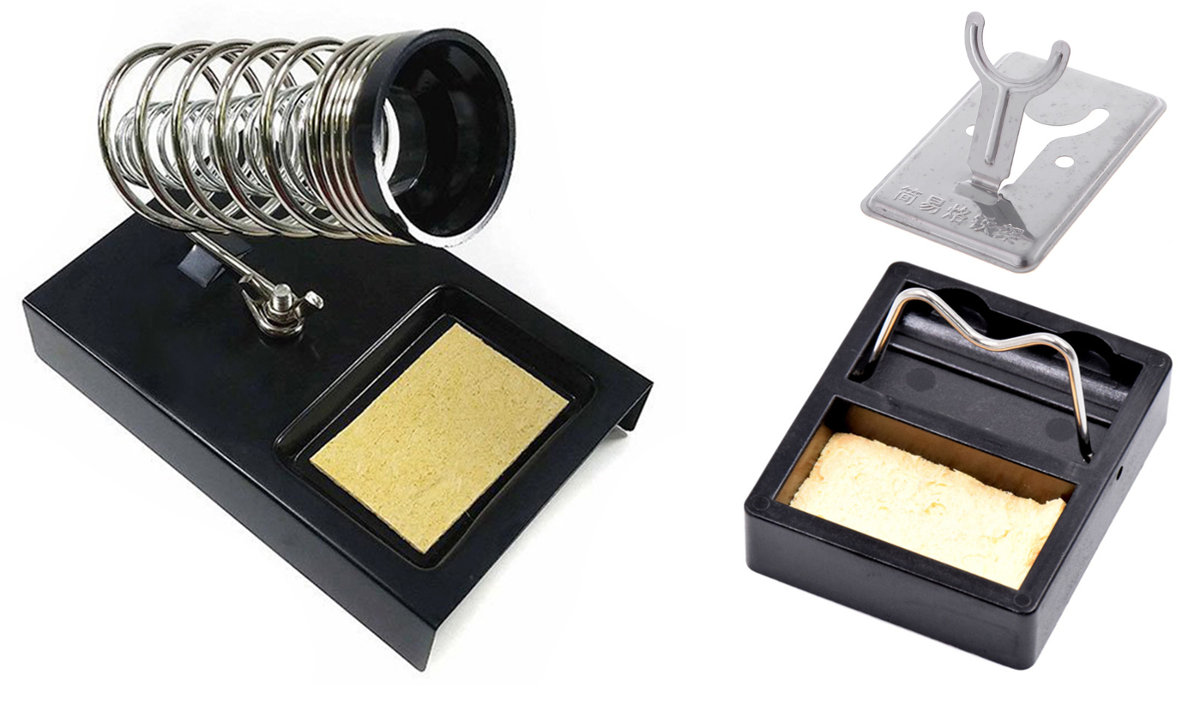

Soporte para soldador: es un simple soporte donde apoyamos el soldador, parece algo trivial pero es muy necesario, evitara que quememos cables y otras cosas, incluso a nosotros mismos, hay algunos soportes mas elaborados que incluyen también un limpiador.

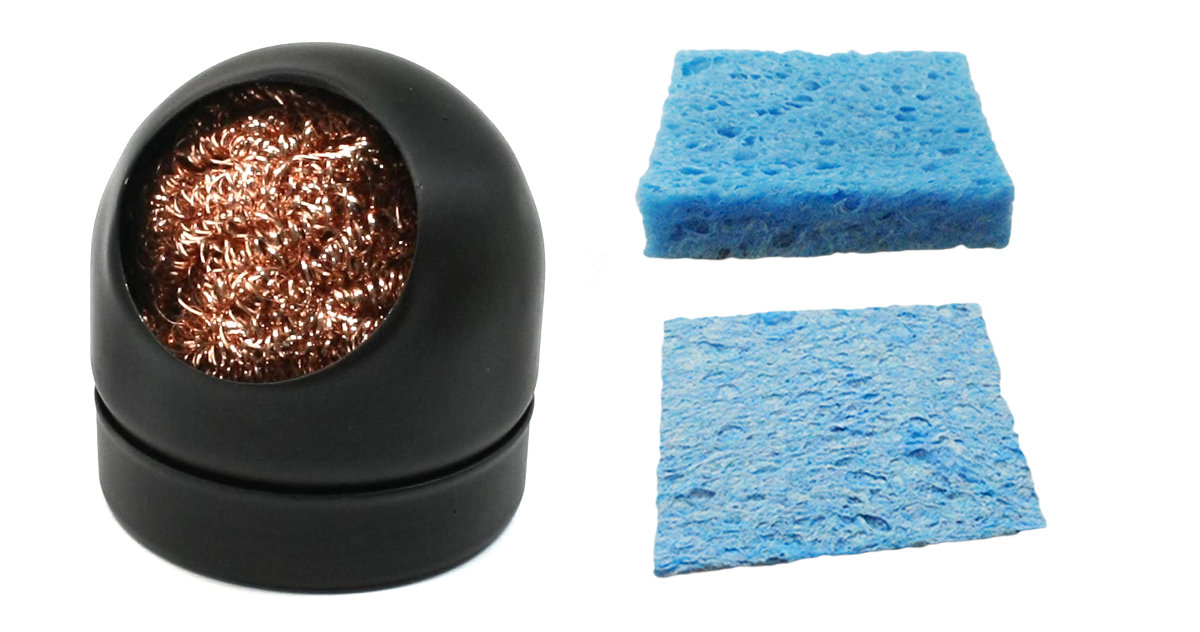

Limpia Soldador: es un recipiente con algún medio limpiador, como puede ser una esponja vegetal húmeda o una esponja metálica donde podemos limpiar la punta del soldador mientras esta caliente.

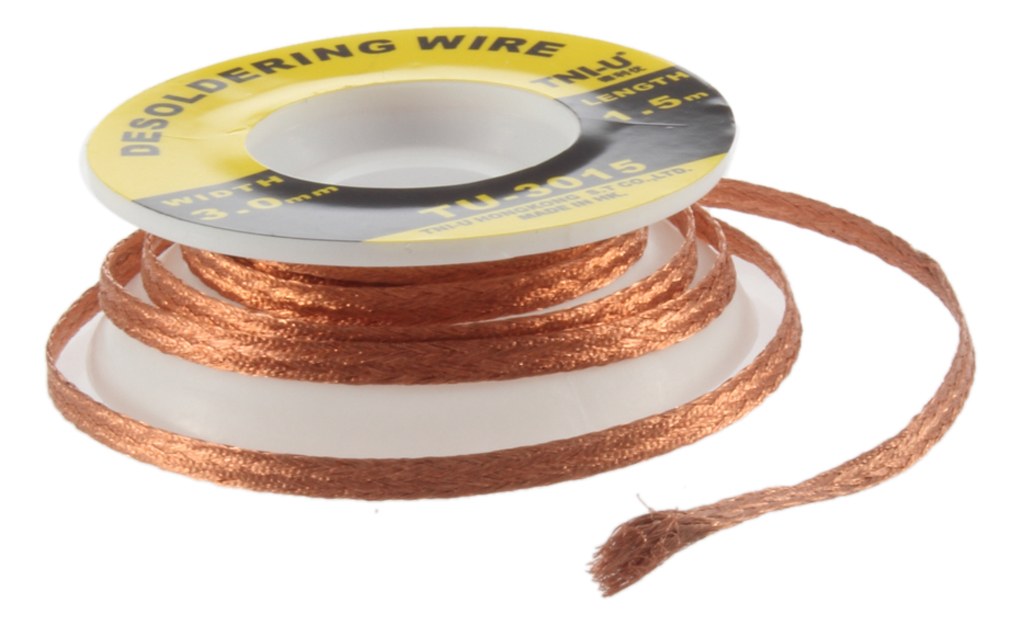

Malla de desoldar: o malla desoldante, es una malla de cobre impregnada con alguna sustancia similar al flux, se coloca sobre la soldadura y con el soldador de lápiz se calienta la malla y la soldadura, el estaño al fundirse se transfiere a la malla de cobre dejando limpia la soldadura en el circuito, luego se corta el trozo de la malla que quedo estañado.

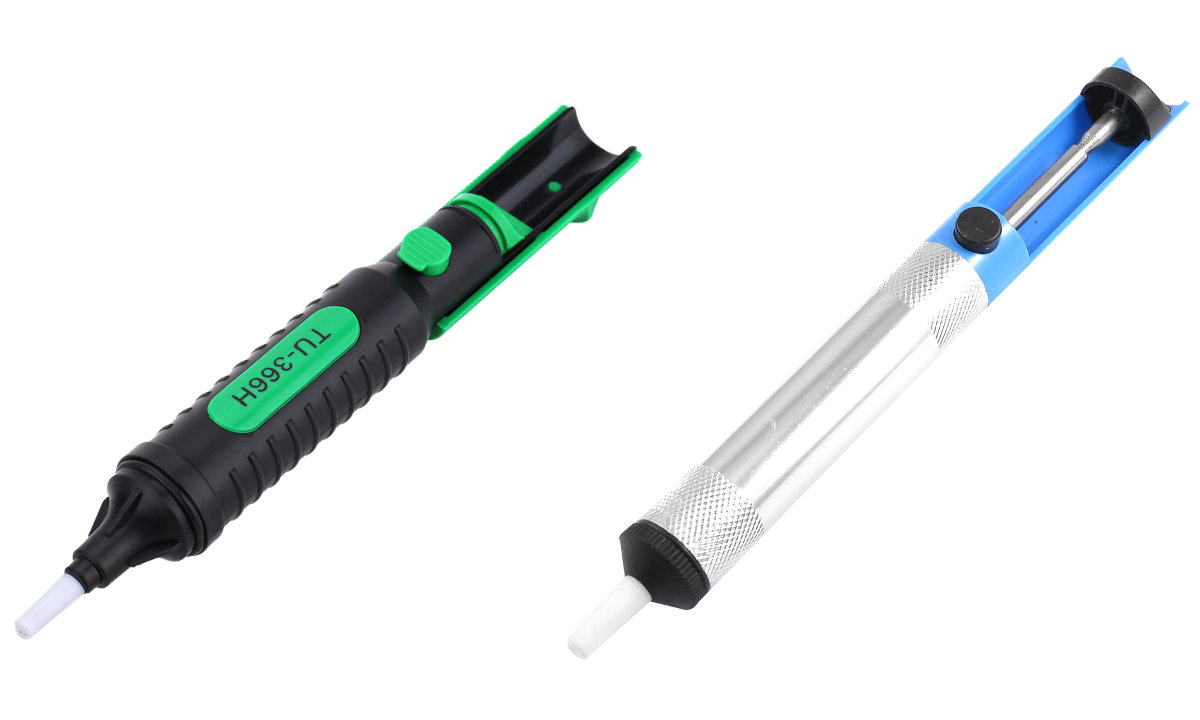

Pistón para desoldar: también llamado chupa-estaño. Es un tubo con un resorte dentro y un pistón de goma, cuando el resorte y pistón se expanden rápidamente genera un vació dentro del tubo, el estaño fundido es succionado dentro del compartimiento que ocupaba el pistón. Es una herramienta muy económica y útil.

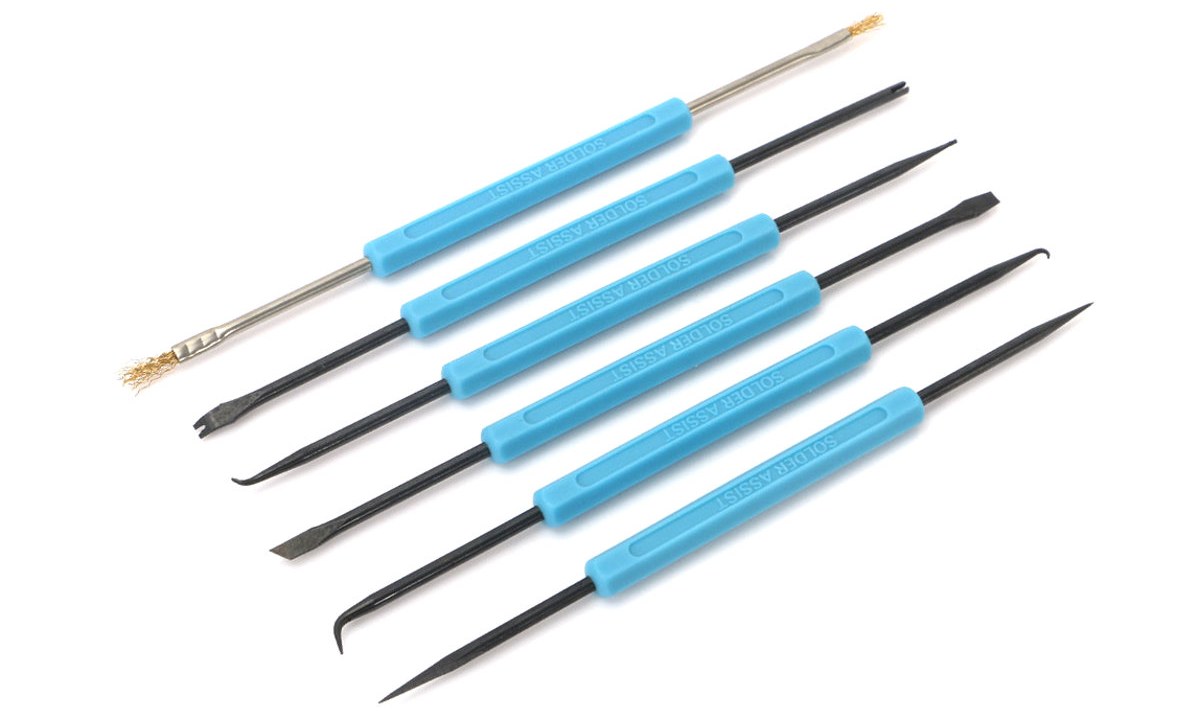

Asistentes de soldadura: este kit de herramienta como su nombre lo indica nos ayuda a soldar, sin embargo tienen muchos usos. Estas diversas herramientas no tienen un uso especifico estricto, simplemente las usamos como mejor nos sirvan en cada diferente caso.

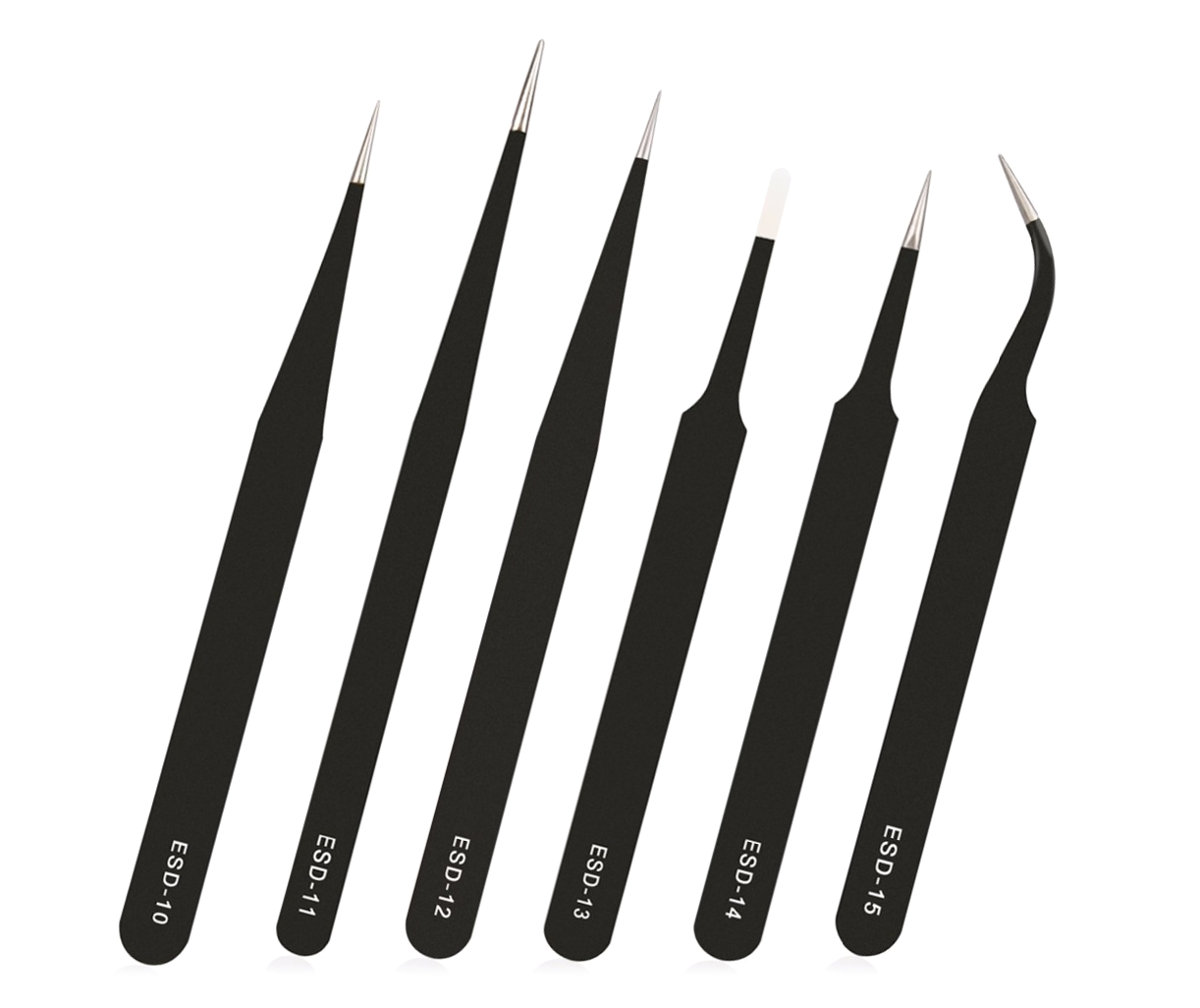

Pinzas: las pinzas no solo nos facilitan, si no que son imprescindibles para sujetar los componentes que soldamos o desoldamos.

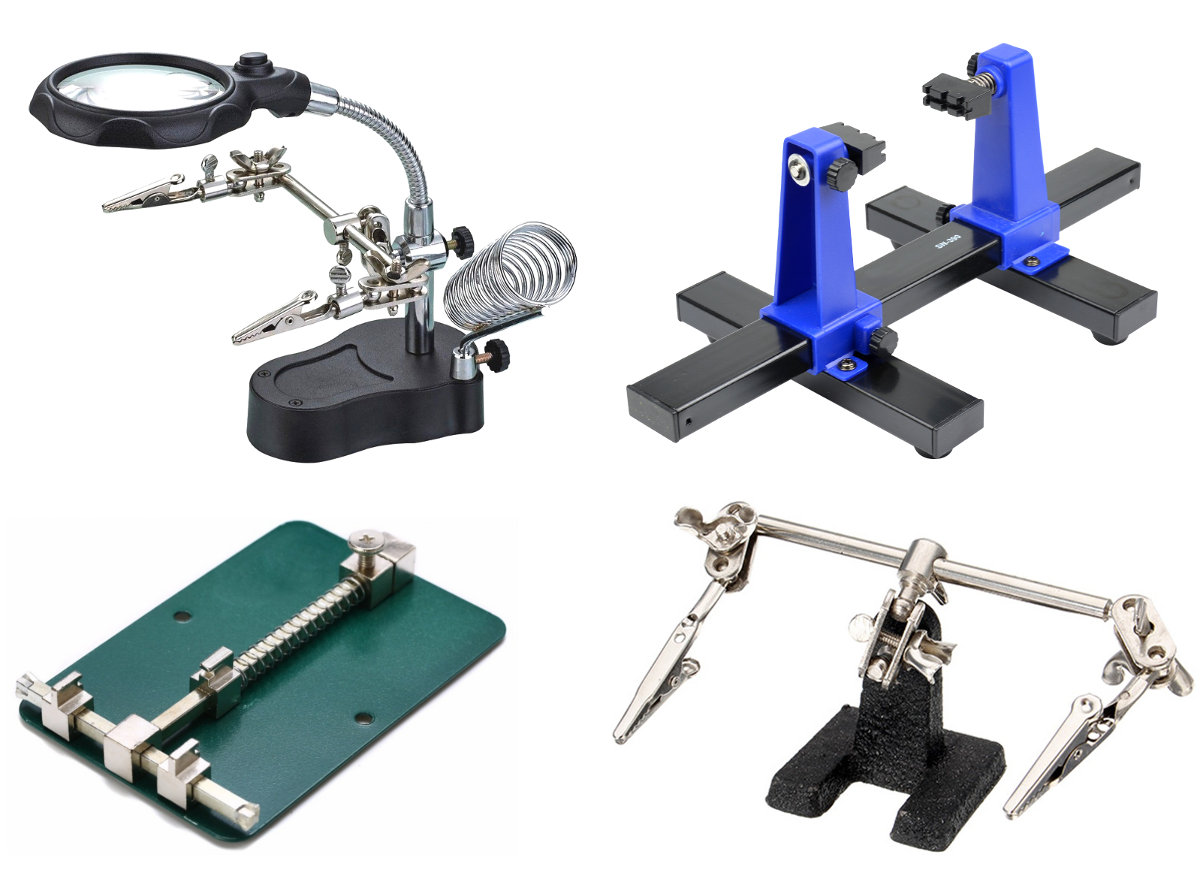

Soporte de soldar: vienen en diferentes formatos y tamaños, son muy útiles para sostener lo que soldamos y no pueden fallar en nuestro taller. Son especialmente útiles cuando soldamos pequeñas placas o componentes.

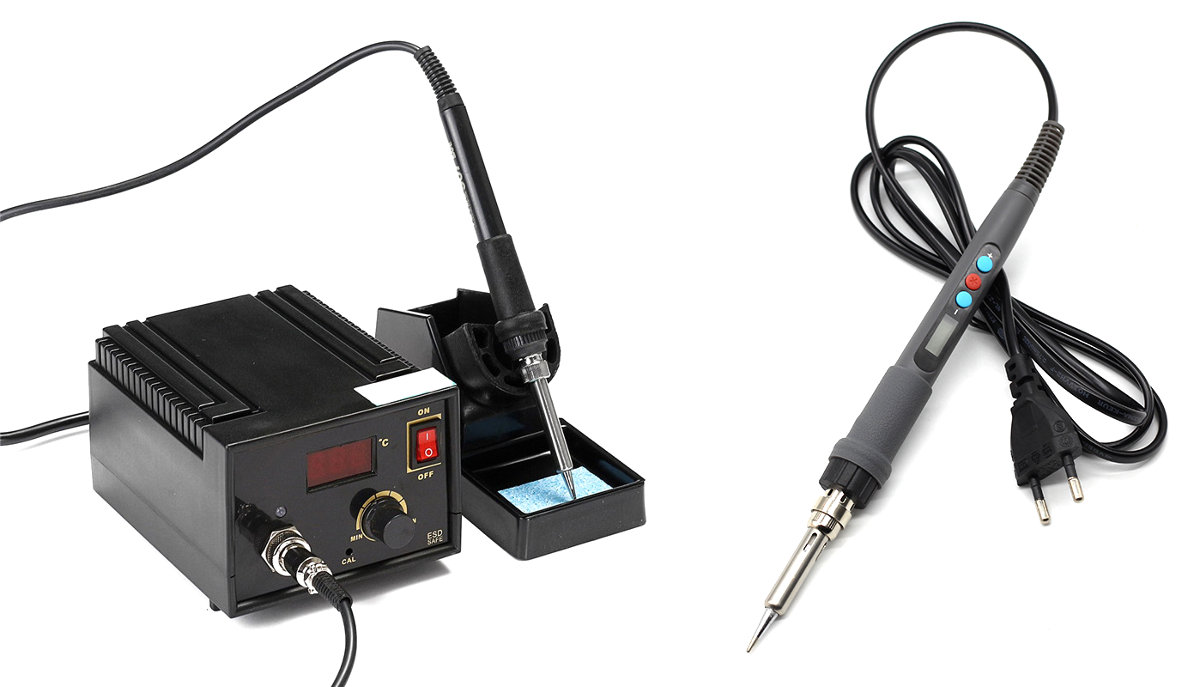

Soldador Lápiz o Cautin: hay infinidad de modelos, por lo general se trabaja con soldadores de 30 a 40W, pero nunca esta de mas tener uno de 50 o 60W por si necesitamos mas potencia de calor, en lo posible es preferible trabajar con soldadores que tengan control de temperatura.

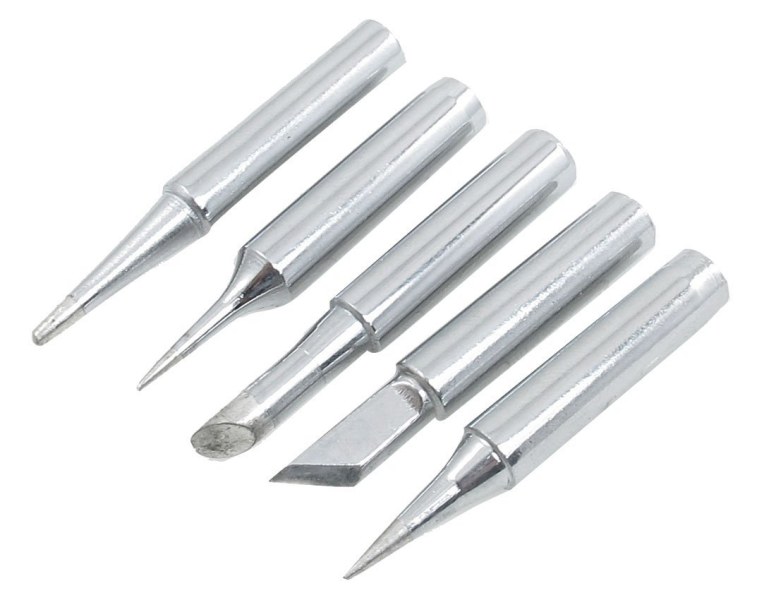

Puntas alternativas: Según que tipo de soldadura o componente trabajemos, sera necesario un tipo especifico de punta, es conveniente tener diversos tamaños y formas.

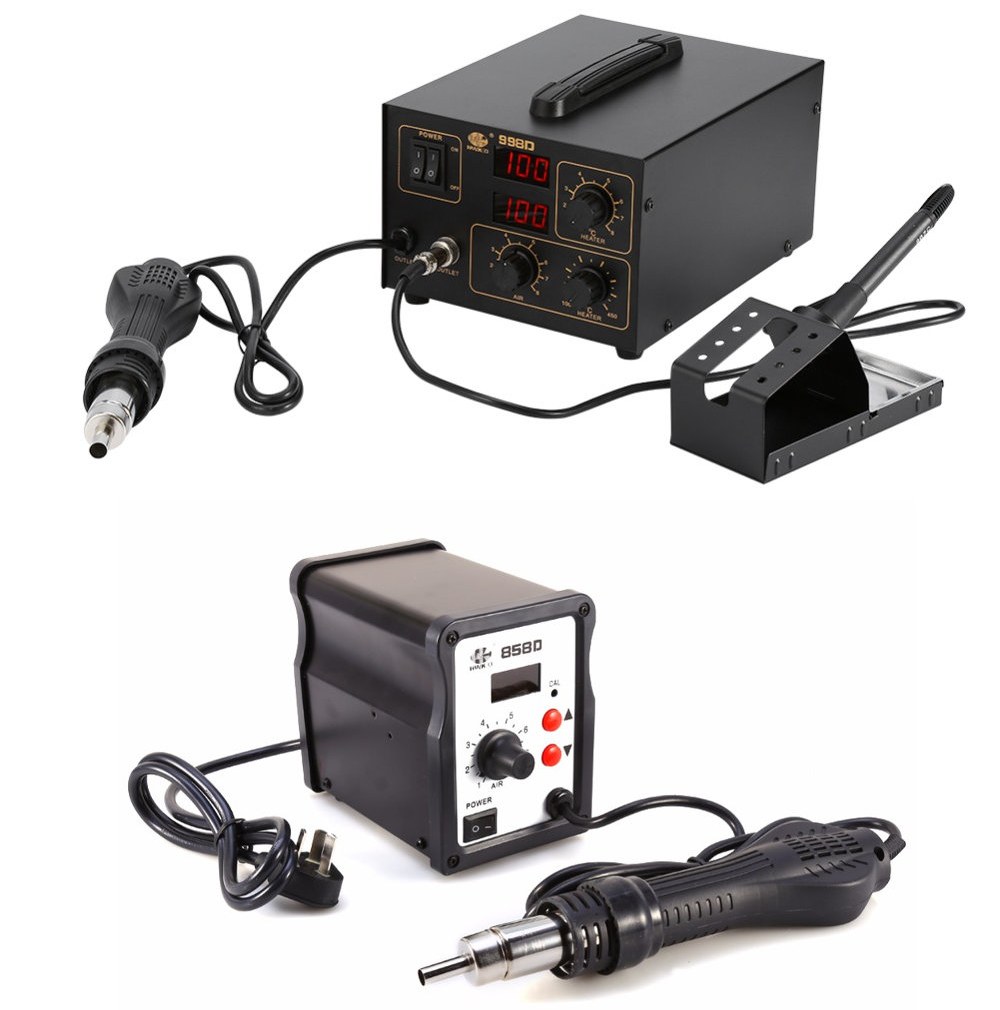

Estación de soldar por aire: también conocida como maquina de reflow, en el mercado podemos encontrar varios tipos, incluyen una tobera por donde sale el aire caliente y a veces un soldador tipo lápiz, con el aire caliente podemos trabajar sobre componentes de montaje superficial (SMD). Mediante sus perillas de regulación podemos ajustar la fuerza del aire, la temperatura de la tobera y del soldador lápiz.

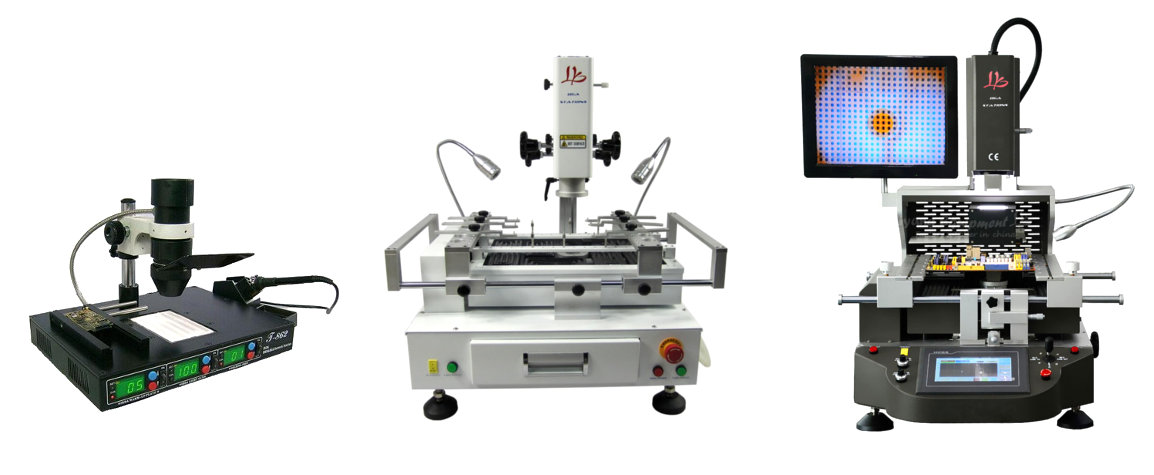

Estación Soldadura BGA: es una maquina muy cara y de manejo complejo, se utiliza para soldar y desoldar chips con tecnología BGA (Ball Grid Array). Por ejemplo los chips de vídeos. También se usa con componentes de gran cantidad de patas como pueden ser los chips EC (conocido como KBC). Esta maquina utiliza infrarrojos o aire caliente, a diferencia de la de reflow esta tiene un control mucho mas preciso sobre la temperatura y el área a calentar.

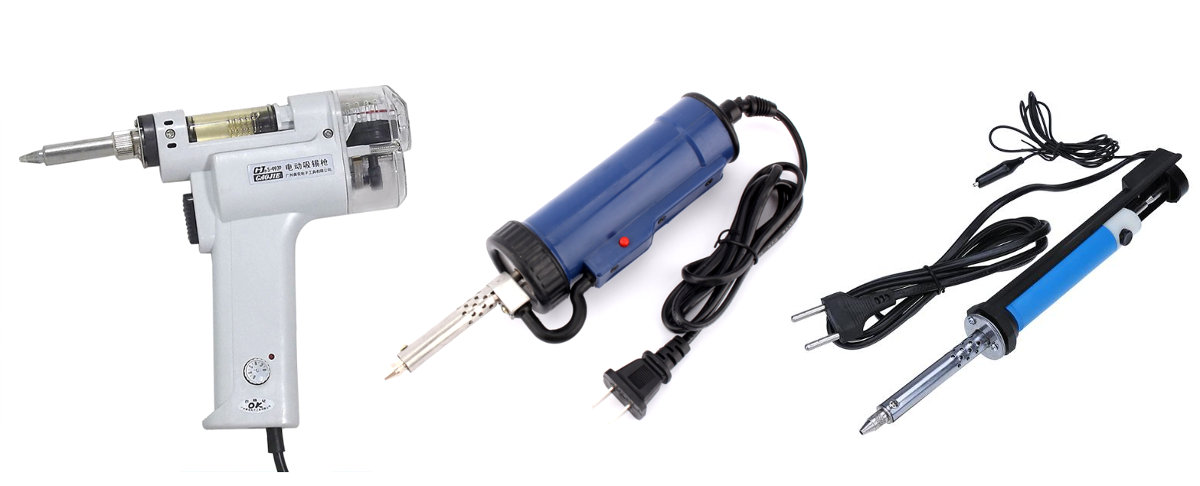

Desoldador eléctrico: hay varios tipos de estas herramientas, desde modelos que succionan el estaño fundido mediante un accionamiento eléctrico, hasta algunos que simplemente son un soldador de lápiz de punta modificada con una bulba de goma que se debe presionar con la mano.
