Explosión en fuente por cambiar switch de voltaje 110-220V
En este post les voy a mostrar el desastre que sucedió con una fuente de PC a la que se le cambio el switch o selector de voltaje que incorporan algunas, permitiendo elegir entre 110 y 220 volts (o 115 y 230), esto se utiliza para los paÃses que trabajan con diferente voltaje, como en Estados Unidos con 120Volts o los 220 que se encuentran en algunos lugares de Latino-américa como Argentina y Perú, o los 230 que hay en España.

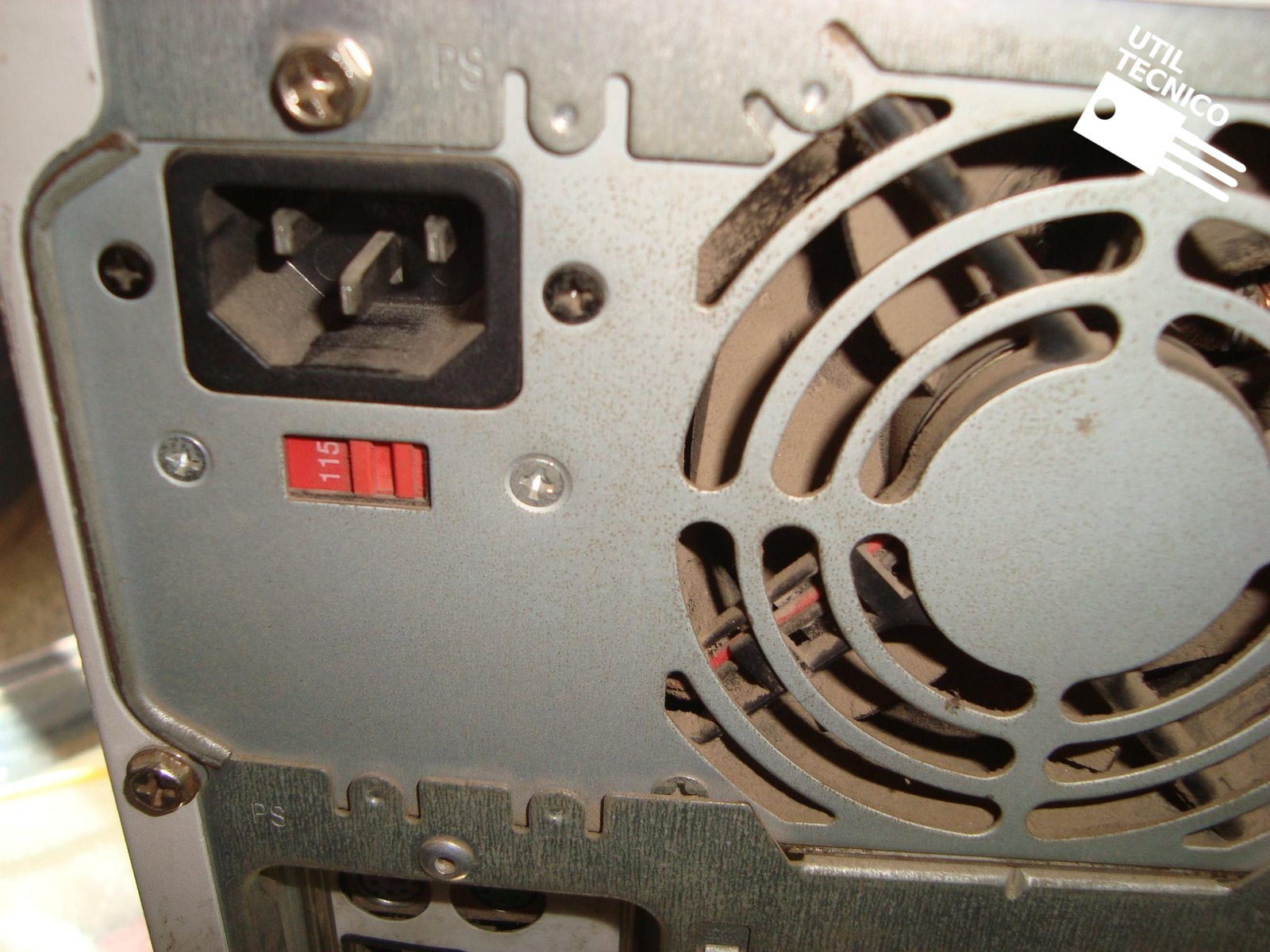

En las fotos que vemos a continuación el voltaje correcto para trabajar era de 220-230V, pero por meter mano donde no sabÃan lo cambiaron a 115V (Imagen 1) y encendieron la computadora.

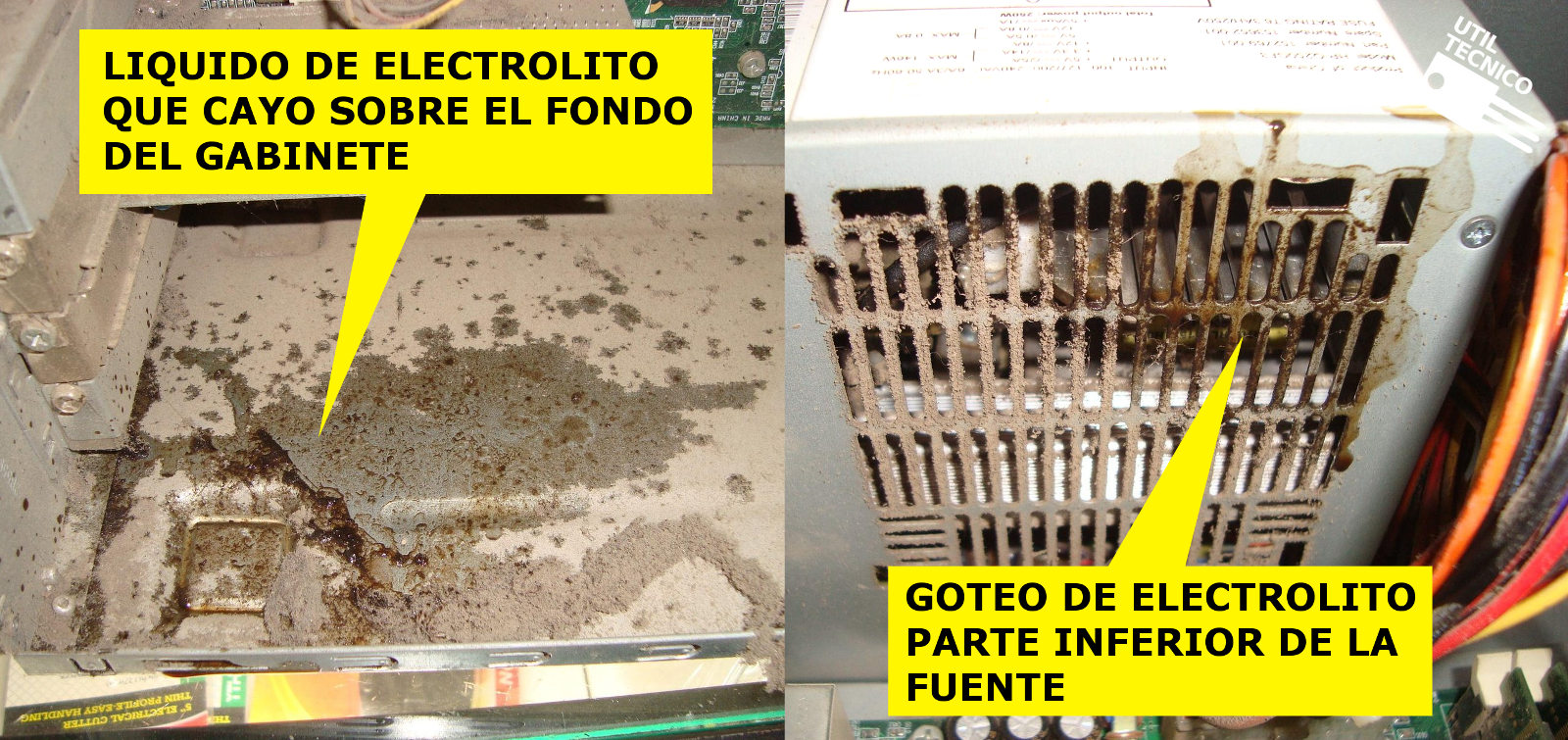

Según me cuentan se escucho una gran explosión. Provocada por los capacitores electrolÃticos. Podemos observar (Imagen 2) la magnitud del daño que sufrieron estos componentes, de modo tal que expulsaron tanta cantidad de electrolito que este empezó a gotear dentro del gabinete. El electrolito es el liquido en el que esta empapado el papel enrollado que hay dentro de un capacitor.

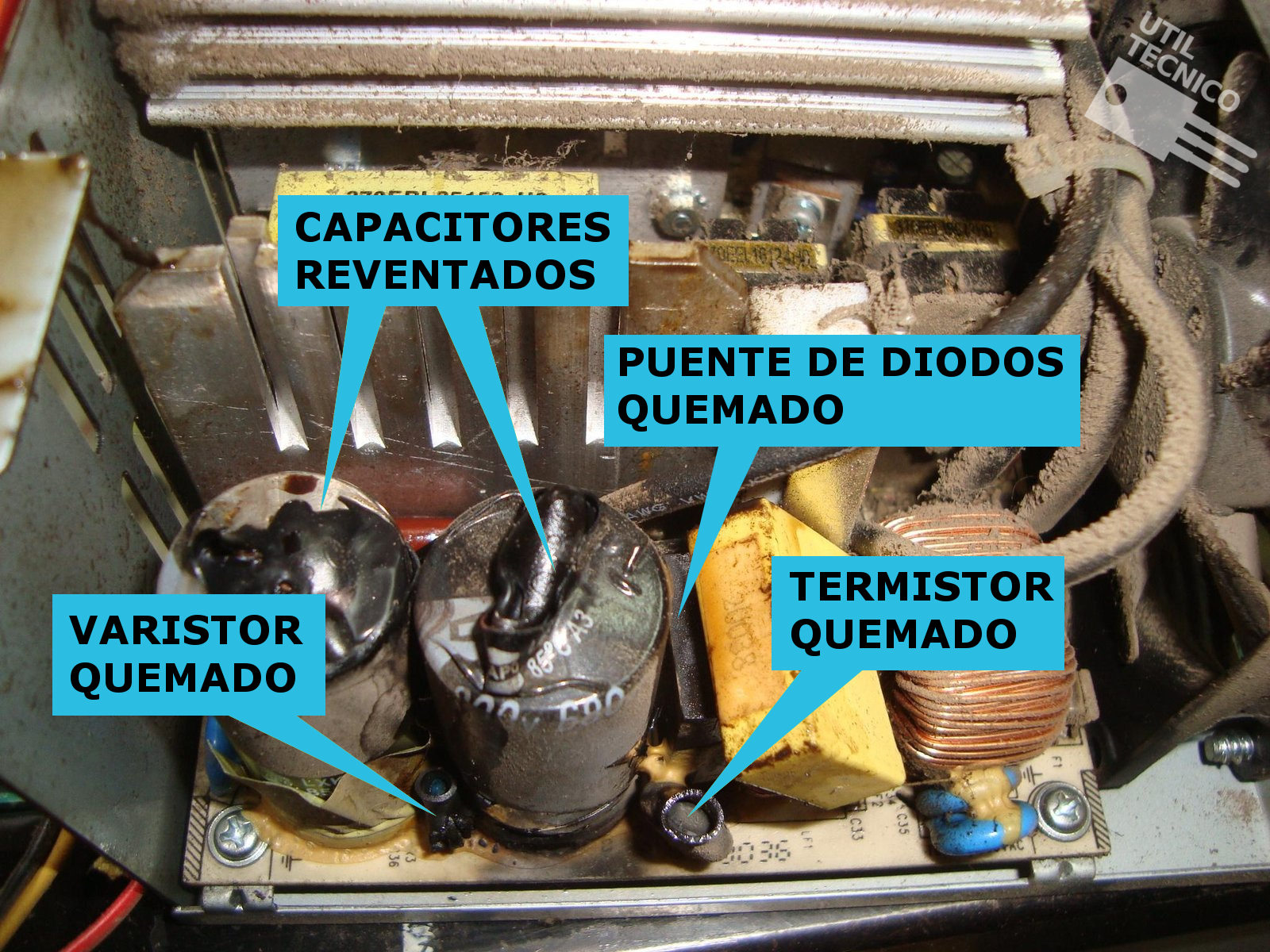

Podemos ver como los capacitores se abrieron en la parte superior (Imagen 3), recordemos que están diseñados para que se habrán justamente ahà y evite o reduzca la explosión, debilitando esa zona con una cruz o un “K”. Al cambiar el switch a 115 se desactiva la parte del circuito que trabaja con el mayor voltaje, y llegan directamente 220V a los capacitores que en este caso soportan un máximo de 200V por lo que no aguantaron y reventaron.

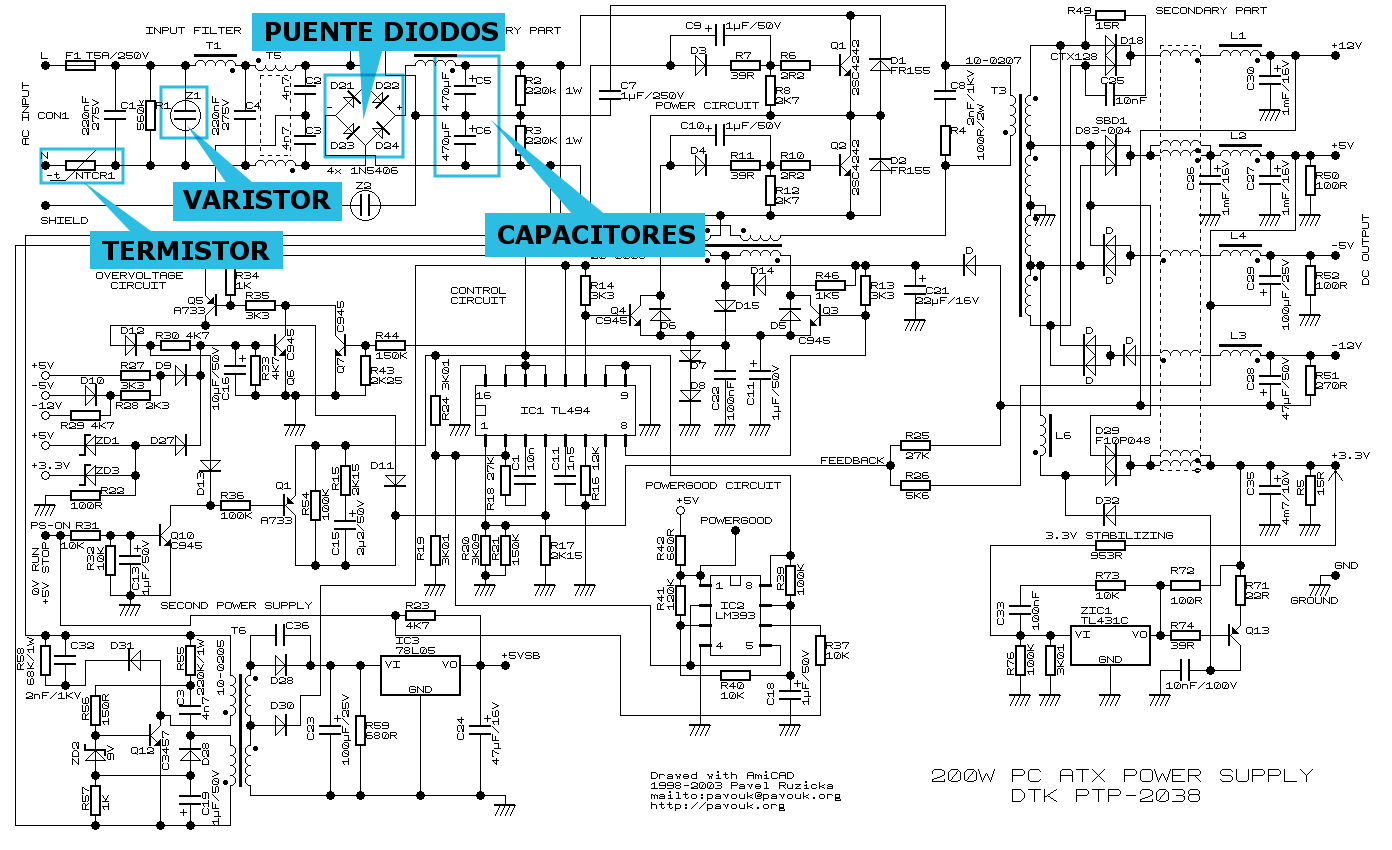

También se dañaron otros componentes, los ya mencionados capacitores, el termistor, un varistor y el puente de diodos. En el esquema de una fuente atx similar (Imagen 4), podemos ver la ubicación de los componentes dañados.
Quizá se pregunten ¿Conviene reparar la fuente?. Según que tipo de fuente, si es muy costosa podemos intentar hacerlo, pero en este caso es un modelo común muy económico por lo que la perdida de tiempo y repuestos no vale la pena, hay que tener en cuenta que puede que haya otros componentes dañados. Asà que esta fuente simplemente se descarta.
ArtÃculos Relacionados de Fuentes ATX:
http://www.utiltecnico.com/como-reparar-una-fuente-de-computadora/
http://www.utiltecnico.com/instrumentos-para-la-medicion-de-fuentes-de-alimentacion-atx-de-computadoras/
Si pasa esto capaz y haya dañado otro componente de la pc ?
No lo creo pero tampoco lo descartarÃa totalmente, como se ve en el articulo hay varios componentes que tienen que romperse antes y que sirven como protección.
A mi pc le cambié la fuente ayer y el teclado no funcionaba entonces le cambié de 110 a 220 en la parte de atrás y lo conecte a una corriente de 110 y me anda normal y el teclado funciona quisiera saber si a la larga esto me puede dañar el equipo
No veo que relación pueda tener el teclado con el cambio de voltaje de la fuente. No te puedo ayudar. Saludos.
Si, la placa base puede ser dañada, lo digo porque estoy estudiando eso y ha pasado y se han quemado mucha parte de los componentes, recomiendo que tengan cuidado, y si pasa seguramente se hayan quemado muchas cosas.
mire amigo si la tension de la red es la contrario, es de 100 volts, y se le cambia el selector a 220 volt que ocurre? gracias
No se, talvez nada y simplemente ande igual. Por que le estarÃa llegando menos corriente de la maxima soportada.
Interesante post. Yo tengo una consulta. Tengo una fuente de 220V traida de españa, pero por cuestiones de trabajo, necesito bajarla a 110V. No puedo ponerle transformador porque es para tenerlas en escuelas, pero me gustaria saber si puede haber solucion.
Si, en teorÃa se puede, hay que conectar directamente la entrada de alterna del puente de diodos al primario del transformador choper mediante un capacitor no polarizado, tendrÃas que revisar esquemas de fuentes de alimentación de PC.
Bueno amigo por equivocación cambie el selector de voltaje de 220 a110
Lo cual iso qe esplotara mi fuente de alimentación la cual ya no prendió, no sé si al cambiar mi fuente de alimentación prenderá o como es .
Por lo general solo se rompe la fuente de alimentación, tendrás que cambiarla para saber.
Hola buenas, estaba reparando una fuente con capasitores inflados, y no se como, a lo mejor por lo vieja que es la fuente, los 2 cables del selector de voltaje (110v o 220v) se desoldaron y no se ve en la placa donde iban..
Lo unico que se es que el cable derecho del selector iba justo al frente del transformador pero el otro ni idea, sera que alguien me ilumina? :L
hola. yo compre una fuente en aliexpress. no me fije que de las especificaciones, segun lo que decia el anuncio solo trabbaja a 220 no tiene el selector para escoger 110. se . sin embargo la conecte a 110 para probar sin pc (puenteando el cable verde con tierra para que encienda) y funciono y saca los voltajes correctos no se si arriesgarme a probarlo con una pc tengo una antigua para probar. que me recomiendan
DeberÃa funcionar bien, todo depende de como este diseñada la fuente.
Me pasó eso, cambie el voltaje (sin tener idea) y mi fuente explotó de alguna manera y salió humo y ese lÃquido obviamente la desenchufe al segundo, ahora la enchufe devuelta y mi PC prende, la fuente anda pero creo que los USB y los conectores que tiene la pc no, me los pudo haber quemado? O quizá la fuente al haber explotado no da la energÃa suficiente? Necesito ayuda porfavor, se los agradezco
Esa fuente ya deberÃas cambiarla los capacitores quedaron con severo daño y puede que algo mas también, no creo que pueda romper los USB.
Hola, una amiga me pidió que le revise la computadora porque a los segundos de encender o a veces no terminaba de encender y salÃa apagando equipo, entonces yo la traje a mi casa y la probé y aquà encendió todo normal e incluso estube andando toda la tarde y no se apagó en ningún momento, creo q es por qué el switch está en 110v y la corriente que utiliza ella es 220v pero no entiendo por qué no se quemado si ese fuese el problema
Ayuda ..
Talvez el switch no este funcionando o este por explotar. Igual parecerÃa otro problema, proba reinstalando windows.
El enchufe de ella funcionaba mal.
Hola. Accidentalmente cambié ese switch mientras hacÃa algunas conexiones en la casa. El PC estaba apagado pero sà estaba conectado, vi que hubo una pequeña explosión por dentro… No salió humo ni nada y ahora la PC no enciende.
Vas a tener que probar cambiando la fuente.
Hola buenas,tengo un problema y es que mi pc estaba en 100v y lo puse a 220v y luego ensendi y salio humo del ventilador eso significa que se quemo? Ayuda porfas..
Si, se quemaron varias cosas, si no sabes repararla te recomiendo que la cambies.
Buenas noches, mi hermano trajo una pc sin darse cuenta que la fuente estaba en 115V, conecto a la corriente de 220v y al querer encenderlo chispeo y le quemo el cable conector, revisamos la fuente y todo esta bien, pero no tengo otro cable para probar cambiando a 230V la fuente, crees que se haya malogrado la fuente de poder?
Probablemente si, desarma y revisa o usa otra fuente.
Hola, a mi me paso que cambie el switch sin quere y salio humo del ventiladoor, pero enciende y todo, lo que no da es imagen al monitor, que tendria que hacer? Gracias
Probar con otra fuente
Hola, se puede conectar 2 transformadores de voltaje a una regleta que esta conectada a una sola toma de corriente 220? en si es un receptor de audio y un subwoofer de 110V ambos
Si
Hola, como se cuando la fuente se encuentra en tal voltaje? Es decir para q vaya a 230v el switch debe estar tapando el mismo (y dejando q se vea el número de 115v)?
El voltaje que se lee es el que esta activado
Si se cambia el voltaje con pa pc prendida se pude quemar lo demás?
Es posible.
Hola,me compre una pc y por equivocacion le puse en 115 v y de la fuente de poder empezo a salir humo asi q al instante lo apage pero da un rato y luego se apaga y despues no quiere levantar el sistema ni nada
Se rompió la fuente, si no sabes repararla llévala a un profesional o cámbiala.
Saludos, quisiera saber si puedo cambiar mi el voltaje de mi fuente de poder de 110v a 220v, esto tendrÃa algún efecto negativo? La electricidad en mi casa es de 110v
Si es de 110 el voltaje de tu casa, dejala en 110 para que la vas a cambiar a 220.
Solo quiero saber si eso tendrÃa algún efecto negativo en el computador, porque en realidad la electricidad que proporciona la calle es 220 y en mi casa se convierte en 110, estoy realizando algunas pruebas para ver si el voltaje tiene algo que ver con un problema que estoy teniendo
eso le paso a la fuente de voltaje de mi pc, pero al revisarlo por adentro no habÃa nada quemado lo único fuera del lugar que vi fue que un capacitor estaba un poco hinchado pero solo un poco… crees que pueda seguir funcionando? o como puedo probarlo?
Tengo una duda. Ayer cambie de 220 a 115v pero no prendà la PC. Escuché Un ruido muy raro dentro de la fuente (creo que fue como si algo se achicharra)… QuerÃa saber si es posible que se haya dañado si no la prendà en ningún momento.
aunque no la hayas encendido igual le hiciste daño, puede haberse roto del todo o inflado los capacitores y algun otro componente mas, los capacitores ese fue el ruido que escuchaste.
Buenas, tengo una consulta. Ayer por accidente cambié el switch a 110, lo que ocasionó que empiece a salir humo de la fuente al enchufarla (no alcancé a prenderla), inmediatamente la apagué. Hoy cambié la fuente por una nueva, la PC enciende pero después de unos segundos se apaga. Es posible que se haya roto algo en la placa madre?
Es posible pero poco probable.
Hola. He apagado mi PC DELL 755 a noche y a la mañana no se encendÃa, ni si quiera alguna luz. TenÃa que encenderlo de todos modos y por curiosidad cambié el voltaje de 230 a 115, puse la corriente y en 3 segundos salió chispa. Se encenderá más? O hay que llevarlo a arreglar
lleva a reparar
