Samsung Galaxy S2 pierde señal. Problema conector de antena externa.
El siguiente problema fue provocado por una mala manipulación del teléfono, el dueño de este dispositivo, un Samsung Galaxy S2 quiso conectar una antena externa al teléfono, sin embargo esta tenia un conector que no era el correcto, al intentar forzar esta conexión para que entre lo que hizo fue romper este pequeño conector, el daño de este componente lo que provoco es que se pierde la señal y el teléfono no sirva para realizar llamadas ni enviar mensajes. El problema se pudo solucionar relativamente fácil.
En la (imagen 1) podemos ver el conector donde se ve el agujero que fue agrandado, este conector hace un puente entre dos contactos, al no tener nada enchufado el puente esta cerrado y la señal del móvil es tomada por la antena interna del teléfono del Samsung Galaxy S2, cuando se enchufa un conector para antena externa el puente se abre para que se anule la antena interna, al forzar este componente el puente quedo trabado en posición abierta, anulando permanentemente la antena interna del teléfono.
Solución para Samsung Galaxy S2 pierde señal. Problema conector de antena externa.

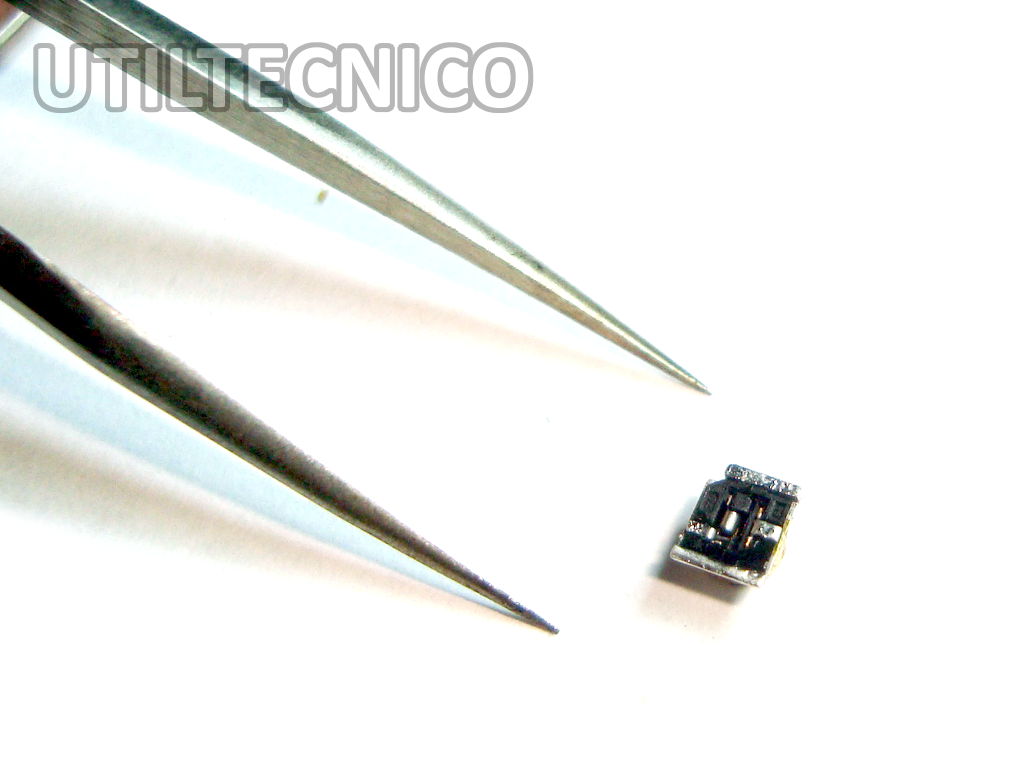

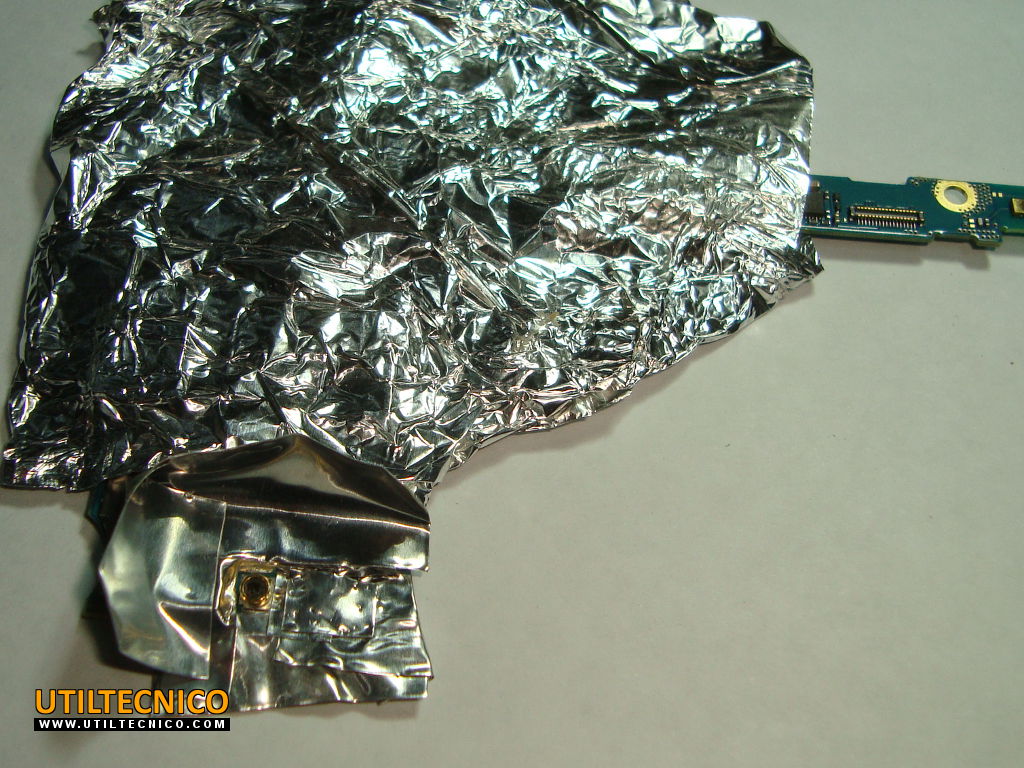

Para solucionar este problema lo mejor es conseguir un conector igual y remplazarlo, sin embargo como no lo pude conseguir y no es un elemento vital lo que hice fue anularlo, para hacer esto vamos a necesitar una estación de soldado por aire, esto es imprescindible debido a que este conector tiene cuatro puntos de soldadura (imagen 5), de los cuales dos están debajo y no se puede acceder con un soldador de lápiz. Quizá se podrÃa romper el conector con mucho cuidado con un cutter o cuchillo pequeño pero esto es arriesgado y no lo recomiendo. Antes de aplicar calor cubrà con papel y cinta de aluminio las partes que no querÃa calentar (imagen 2), esta la cámara muy cerca y también un pequeño cable flex de plástico que es muy sensible al calor, no es necesario cubrir toda la placa pero yo ya tenia cortado el papel de otro trabajo. Una vez protegido lo demás aplique calor con mucho cuidado (imagen 3), use 2,5 de aire y 6 de calor aunque estos valores puede variar según la estación de soldado (imagen 4). Una vez retirado el conector dañado “(imagen 5) lo demás es fácil, lo que tenemos que hacer es puentear los contactos descubiertos una vez quitado el conector (imagen 6), para hacer el puente podemos usar algún hilo de cobre, de 0.2 mm servirá, yo use la pata de una pequeña resistencia, podemos sacarlo de algún pedazo de cable. Para soldar el puente usaremos un soldador lapiz y nos ayudaremos con flux.
Finalmente echo el puente armamos todo y el teléfono ahora tomara la señal sin ningún problema.
Buenos dias, amigo tengo un s2 y presenta falla de señal, probe cambiando la rom y nada. encontre este articulo y leyendo en otros sitio, probe metiendo en el conector externo de antena un cablecito de cobre. Pero claro no es estable y pierde luego la señal. Mi pregunta: es 100% seguro y fiable hacer ese puente? no daña otra cosa o causa recalentamiento en el equipo. Espero su respuesta, gracias.
Hola Arse. No se cual es la causa de la perdida de señal de tu teléfono. En este caso habÃan dañado este conector y por eso se suprimió. Este conector cuando no tiene nada enchufado tiene un contacto que queda cerrado, lo que no hacia el conector dañado, al quitarlo se puentea y queda siempre cerrado haciendo que funcione. Si en tu teléfono vos puenteas como lo muestro no vas romper nada. Pero repito, no se la causa de tu perdida de señal asà que no se si funcionara eso. En cuanto a calentar el equipo eso depende de que tan bueno seas usando el soldador.
Saludos y suerte.
La perdida de señal se presentó sola, como te comenté al colocar un cable de cobre y hacer presión vuelve inmediatamente la señal. Quizas ese conector haya sufrido algun daño producto de caida o sulfato. Buscaré un técnico que me ayude a realizar ese puente. Gracias por responder…..
Amigo, le cuento que hice el puente y el problema persistÃa… Coloque un ROM custom y continuaba….
pero luego de 3 dÃas se colgo el equipo en el logo y resulta que perdió el imei, Sale null / null.
Lo he llevado a dos sitios para que reparen el imei pero no han podido. Que me recomiendas. Crees que haya sido el puente. ??
Necesito su ayuda….
Es un S2 SGH-I777. Le agradezco su colaboración
El puente no fue, el conector que va ahi es un puente que se abre cuando se le enchufa una antena externa, pero mientras permanece cerrado. Y lamentablemente no se como podes solucionar tu problema. Suerte.
Muchas Gracias
Buenas, amigo sin querer dañe el cable de señal que va detras de mi galaxy s2… hay alguna manera de repararlo? el telefono agarra muyyyy poca señal y de momentos.
Saludos
Pues si, reparándolo. Es solo un cable con un conector. No se que rompiste, el cable y la fcha puede que sea el mismo que llevan las noteboooks a la placa wifi (no estoy seguro) pero no tiene nada raro. Solo que es un trabajo difÃcil colocar la ficha por que es todo muy chico.
buenas hace meses mande a reparar porque no queria cargar me cambiaron el conector de carga y luego de eso el celular comenzo a fallar la señal en algunos lados me agarra en otro no ayudame
amigo tengo s2 me registra la sin car pero en donde va el logo de señal aparece una tarjeta
Si aparece ese sÃmbolo es por que no reconoce la tarjeta SIM o hay algún problema con la tarjeta. Saludos.
Hola amigo excelente aporte tenia sin señal mi samsung s2 I777 y jalo al 1000% se te gradece
Hice el procedimiento al pie de la letra, pero sigue sin darme señal… alguna solución?? Les agradecerÃa! (Es un galaxy S2 i9100)
Ya lo solucione, sin darme cuenta al sacar el conector de antena externa con calor, también saque el inductor SMD que es chiquito, y no me habÃa dado cuenta, asi que le soldé otro, a pesar de eso, el celular quedo con poca señal… volvió la señal pero se le va.
Buen dÃa! te consulto, lo que está a continuación del puente que hiciste, es un capacitor? (en dirección al terminal del cable de antena). Tengo un S2 al que he manipulado esta pieza y creo que la tengo que cambiar, y no veo ninguna inscripción en ella… Gracias!!!
