Para quienes tengan un
adaptador IDE/Sata a USB y se les haya estropeado la
fuente de alimentación les voy a contar lo que hice para repararla, en este caso la falla fue en la parte de rectificación, esta
reparación de fuente también puede aplicarse a otros tipos de fuentes ya que esta etapa esta presente en todas las fuentes de corriente alterna a continua.

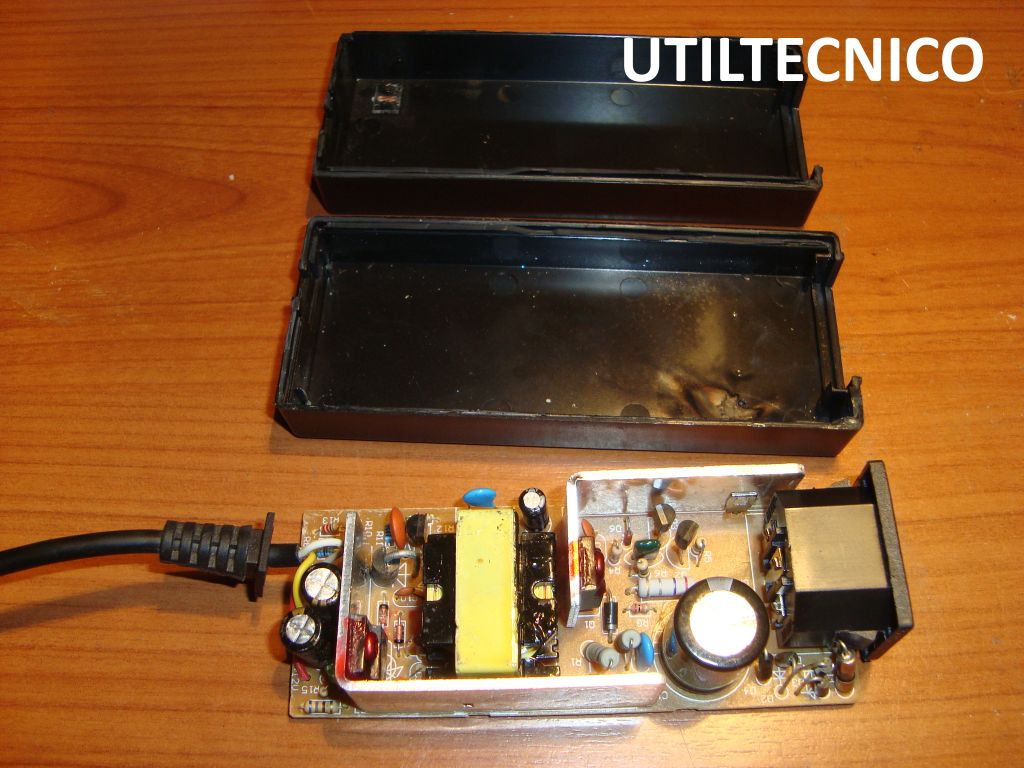

Esta es una fuente del tipo switching o conmutada y se usa para alimentar discos rígidos o lectoras con un adaptador USB. Sin embargo es muy similar a otros tipos de dispositivos como puede ser el de una fuente
cargador de notebook.

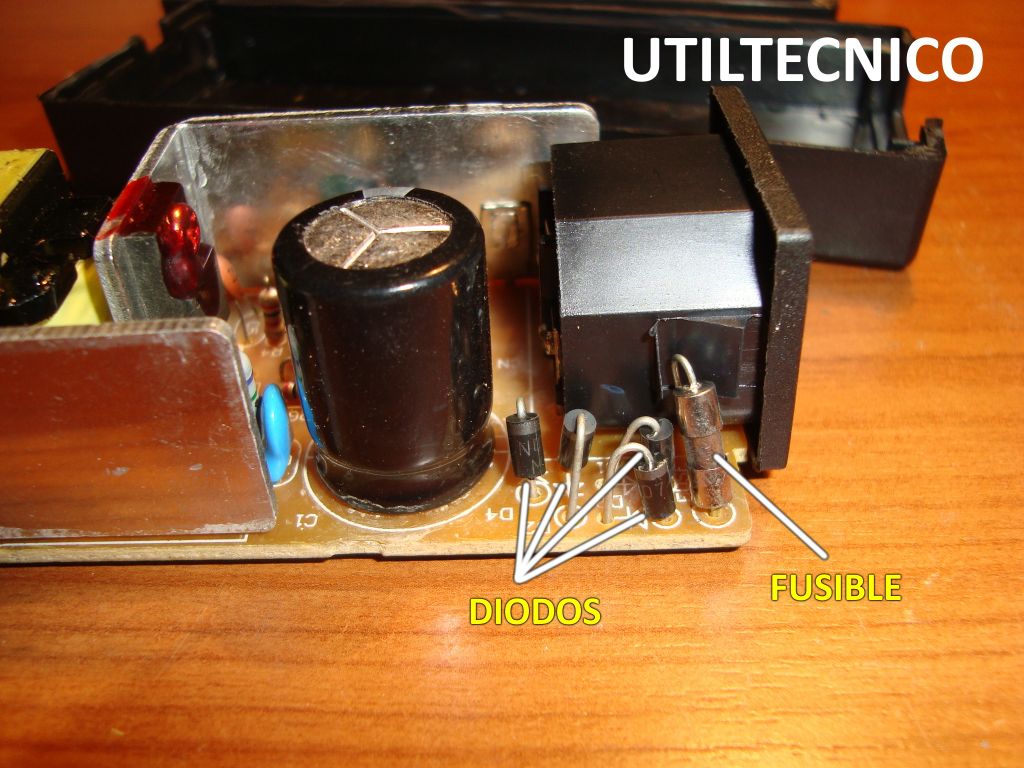

La fuente dejo de funcionar de un momento al otro, el led indicador de encendido permanecía apagado y no entregaba ningún voltaje, al desarmarla pude ver que el fusible estaba claramente quemado, esto puede comprobarse con un multimetro midiendo continuidad, aunque en este caso era claro el daño ya que se veía quemado dentro del tubo de vidrio. Por si acaso también comprobé los diodos con el multimetro y me encontré con uno que no funcionaba, remplace el fusible que era de 5 amperes y el diodo que era un 1N4007. Enchufe la fuente y volvió a romperse, esta vez se rompió el mismo diodo pero el fusible permaneció intacto, para solucionarlo cambie los cuatro diodos y esta vez si funciono y quedo reparada.
Los materiales necesarios para reparar esta fuente de alimentación son:
4 diodos 1N4007
1 fusible con patas de 5 amperes
hola yo neesito saber las resistencia r1 y r3 me urge por avor contesten a la brebedad
Ya no tengo esa fuente a la mano. Se ven los colores de las resistencias?
Si es el mismo cargador los valores son:
R1= 680 K
R2 = 75 K
cambie los diodos y se quemo devuelta sera el transistor que esta con el disipador?
Muy posiblemente
Me podrian decir el valor del grupo de resistencias que alli se encuentran: R1, R2, R3, R4, R5....
Lamentablemente ya no tengo ese cargador.
Tiene la fuente todavía tienes los planos oh lo datos de cada piezas
Es prácticamente imposible tener el plano (esquema) de una fuente de esas y tampoco la tengo ya que una vez reparada se entrega al cliente.
Hola cómo se destapa ese transformador ya que no le veo tornillos por ningún lado
Si no tiene tornillos vienen pegados la mayoría de los casos. Golpealo por los costados en la juntura, con un cuchillo y martillo.
