Diagrama de conexión cable de RED UTP conector RJ-45

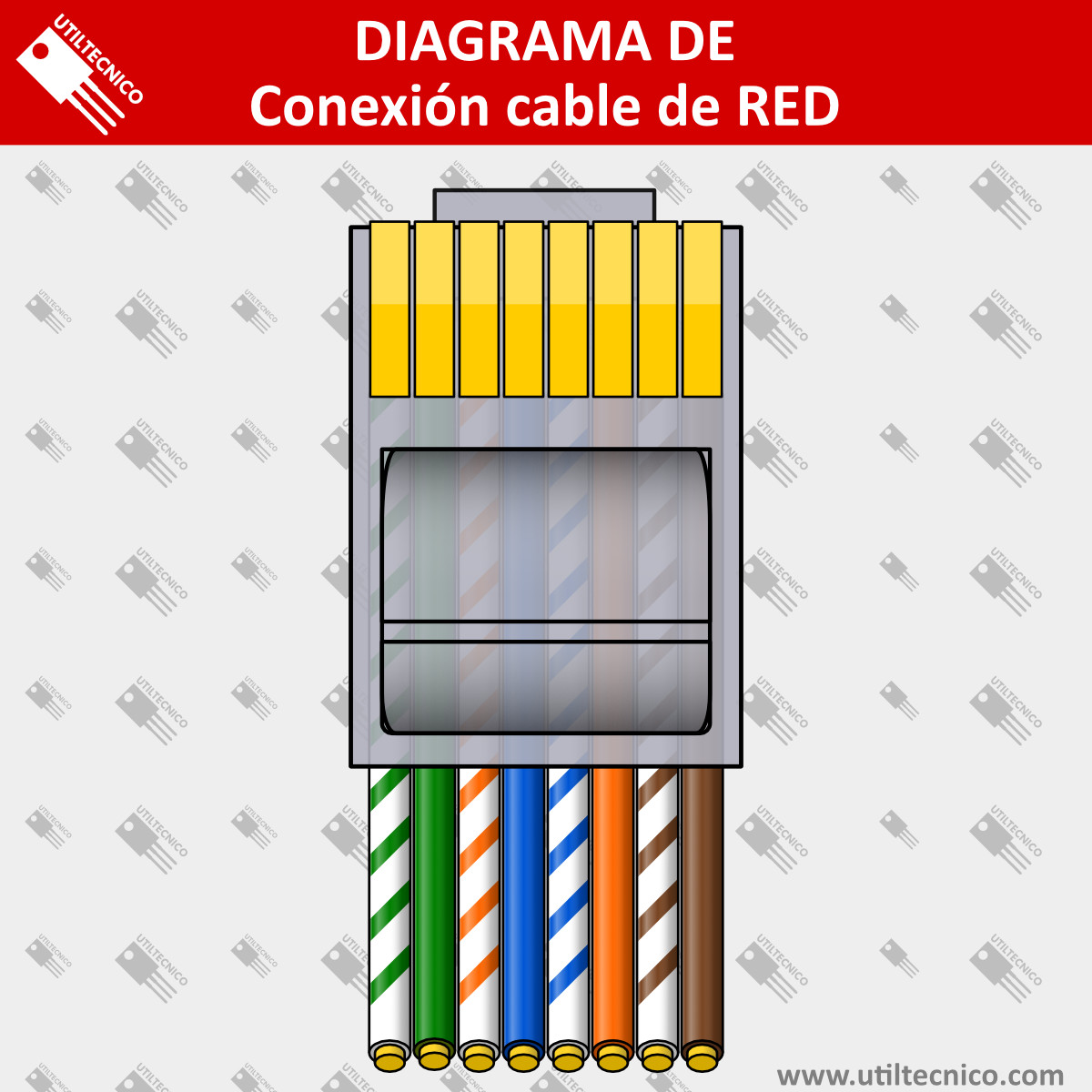

Armar un cable de red es una tarea relativamente sencilla, solo necesitamos la pinza crimpeadora y armar el cable UTP (par trenzado) siguiendo una disposición de colores ya determinada que corresponderá al tipo de conexión que queramos armar. Solo es cuestión de alinear los cables según te lo muestro en el diagrama de este articulo.
El cable UTP, siglas de Unshielded twisted pair, que en español significa par trenzado sin blindaje, es un cable que dentro tiene 8 delgados cables por lo general de filamento único (pero también hay multi-filamento), trenzados en cuatro grupos de dos cables, de ahà su nombre, su entrelazamiento es para aumentar la resistencia a interferencias externas. El cable mas utilizado es el UTP pero tenemos otros tipos de cables de red, como el STP, Shielded twisted pair o par trenzado blindado, este ultimo cable es como el UTP pero tiene una protección de una lamina de aluminio en cada uno de sus pares y rodeando los ocho cables, este cable es resistente a interferencias externas, por ejemplo el cable STP seria ideal para una fabrica donde hay mucha maquinaria que podrÃa provocar interferencias con sus motores eléctricos.
La pinza Crimpeadora para conectores de RED
La pinza crimpeadora es una herramienta económica que podemos conseguir en comercios de computación, ferreterÃa o de artÃculos eléctricos, es indispensable para armar los cables de red (cable UTP o par trenzado). Esta herramienta es utilizada principalmente para conectar de manera segura los conectores RJ45 a los extremos del cable. La pinza crimpeadora asegura que los pines metálicos del conector RJ45 penetren adecuadamente en cada uno de los conductores del cable, garantizando una conexión eléctrica firme y confiable.
Diagrama de como armar un cable de red

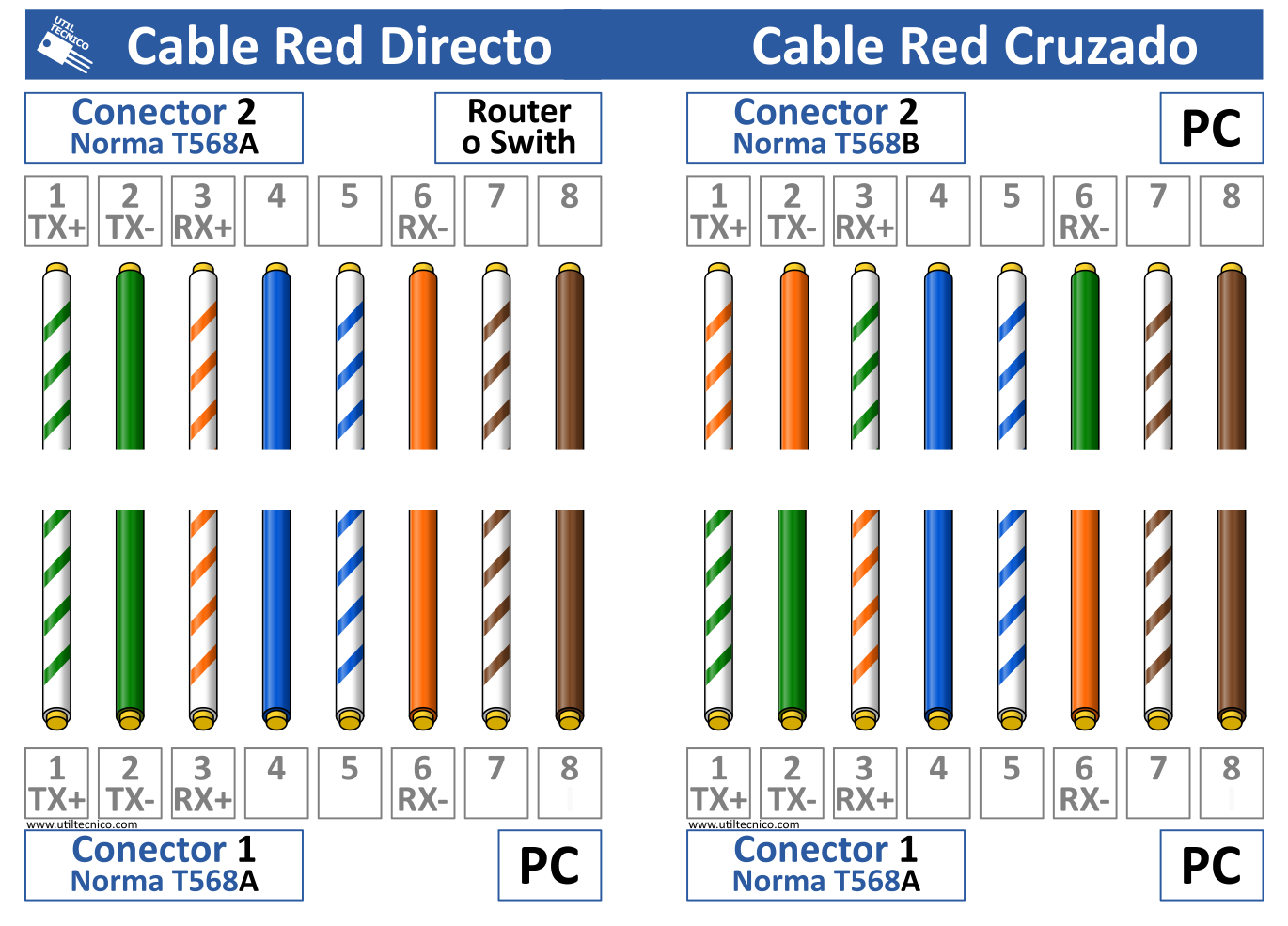

Para armar un cable de red UTP, también valido para STP, tenemos la norma T568A y T568B. Si queremos armar una red, conectándolas a un Router, Hub o Switch utilizaremos la norma T568A. Si queremos unir dos computadoras en red sin usar un Switch o Hub entonces armaremos el cable con la norma T568B. A continuación tenemos un gráfico ilustrativo donde podemos identificar fácilmente los cables y su disposición.
El cable UTP que consta de 8 conductores, pero en las normas T568A y T568B podemos ver que hay cuatros de ellos que no están en uso (4, 5, 7 y 8), ademas de utilizarse para transmisión de datos también es posible que se utilice para transmitir la corriente necesaria para alimentar un dispositivo de conectividad, como un router o antena, etc. Mediante la tecnologÃa POE (Power Over Ethernet) estos se utilizan para enviar corriente. Abajo un gráfico donde se ven cuales son los cables que envÃan y reciben datos.
