Diagrama de conexion USB de una computadora PC

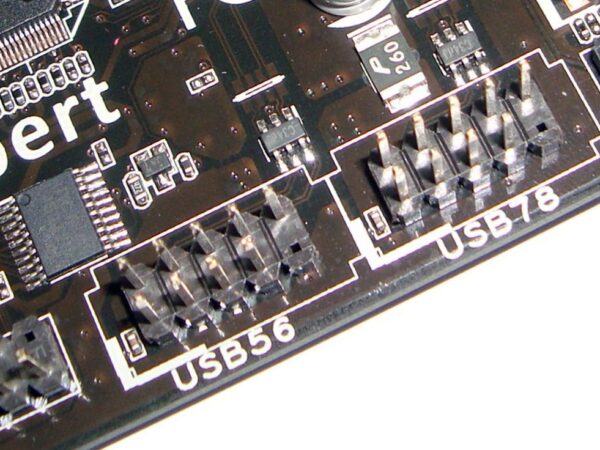

Además de los USB que incorporan las motherboards es su panel I/O (input, output) tenemos como mínimo cuatro puertos USB que podemos habilitar mediante conexiones de cables a conectores que están soldados sobre la motherboard.

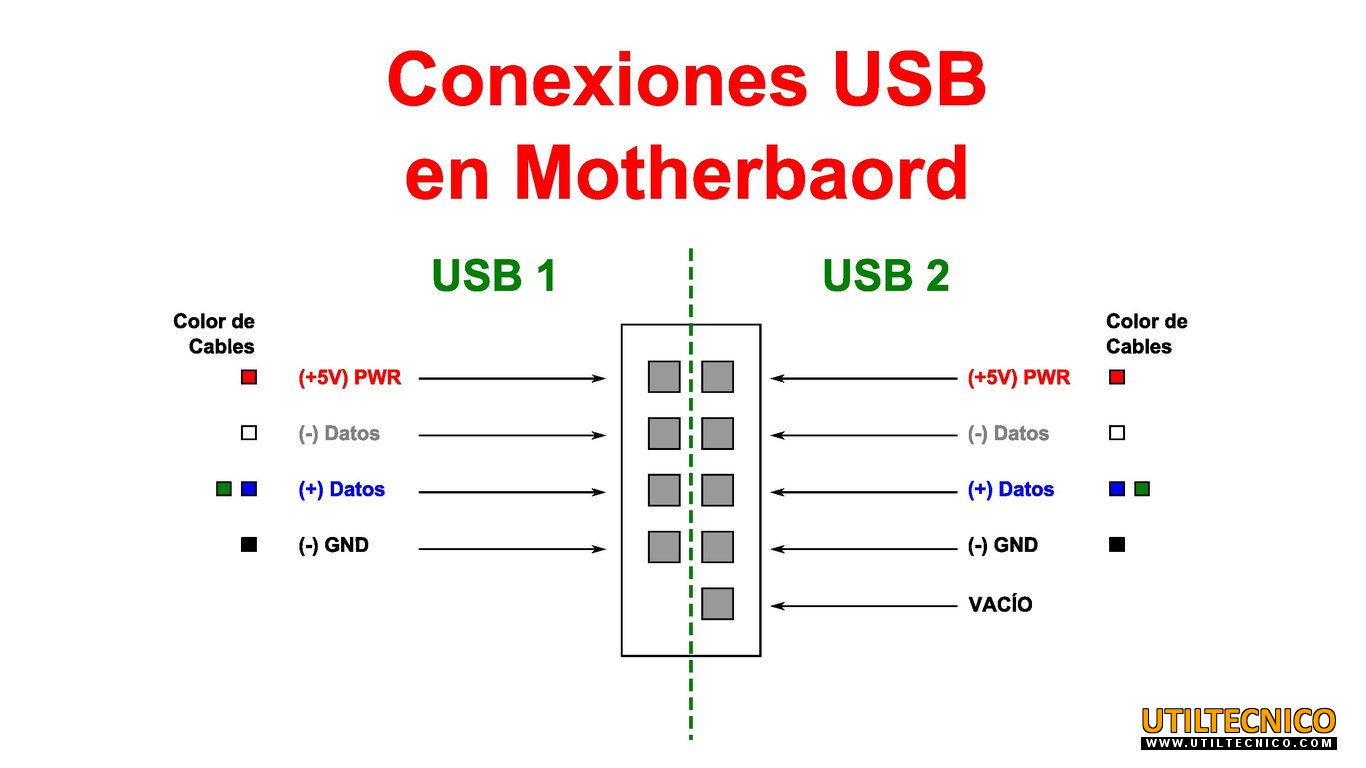

Estas conexiones extras vienen disponibles con la mayoría de los gabinetes ya listas para enchufar, mediante cables. Por lo general, son dos cables con un conector para varios pines, lo que facilita su instalación rápida y sin errores. Sin embargo, a veces sucede que el conector está separado en varios cables individuales, lo que puede resultar más complicado de conectar correctamente. En estas situaciones, es esencial seguir el esquema de conexiones USB proporcionado abajo, que muestra detalladamente cómo deben ir conectados los cables. Asegurarse de seguir el esquema correctamente evitará problemas de funcionalidad y posibles daños a los componentes.

Toda esta información también la podes encontrar en el siguiente video de mi canal, ver video:
